2025-06-19
Сравнение тиксотропии загустевания бытового газового силикона в УФ-покрытиях в различных сценариях подчеркивает преимущества замены на отечественный
Для дальнейшего изучения различий, преимуществ и недостатков между отечественным пирогенным кремнеземом и зарубежными конкурентами A/B в сегменте покрытий технические специалисты Hubei Huifu Nanomaterials Co., Ltd. взяли УФ-покрытия для металла, УФ-покрытия для дерева и УФ-пластиковые покрытия в качестве направлений исследований и сравнили преимущества и недостатки отечественной замены в нескольких сценариях. На основе экспериментальных данных в этой статье систематически сравниваются различия в показателях реологического контроля между отечественным HL-200/HB-151 и зарубежными конкурентами A/B, показывая, что отечественная замена открыла новый путь к технологическим прорывам.
УФ-покрытия на водной основе

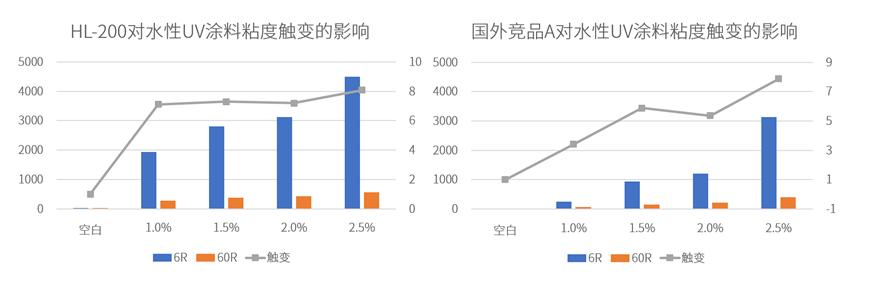

В системе УФ-покрытия на водной основе эффект увеличения вязкости и тиксотропный индекс коллоидного кремнезема являются основными показателями для измерения его реологического контроля. Экспериментальные данные показывают, что гидрофильный коллоидный кремнезем может эффективно увеличивать тиксотропию загущения УФ-покрытий на водной основе. Отечественный HL-200 имеет хороший эффект загущения при добавлении 1,0%, 1,5%, 2,0% и 2,5% по сравнению с зарубежным конкурентом A; с точки зрения тиксотропии, при добавлении 1,0%, 1,5%, 2,0% и 2,5% тиксотропное значение HL-200 выше, чем у зарубежного конкурента А. Видно, что с точки зрения тиксотропии загущения отечественный гидрофильный пирогенный кремнезем HL-200 имеет хорошую тиксотропию загущения по сравнению с гидрофильным зарубежным конкурентом А. В практических применениях рекомендуется, чтобы количество добавления HL-200 составляло около 1,0%, что может обеспечить хорошую тиксотропию загущения и приемлемость затрат.
УФ-покрытия для древесины

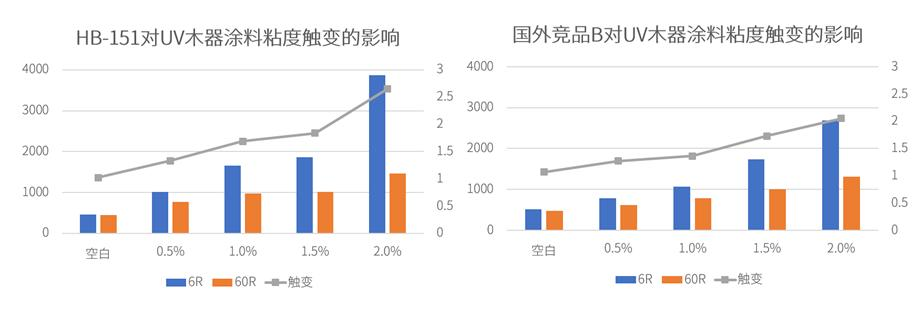

УФ-покрытия для древесины предъявляют строгие требования к диспергируемости и строительным характеристикам газового кремнезема. При нанесении покрытий необходимо сохранять текстуру и прозрачность древесины. Эксперименты показывают, что при добавлении гидрофобного газофазного кремнезема вязкость УФ-покрытий для древесины продолжает увеличиваться, а диспергируемость HB-151 и зарубежного конкурента B в основном одинакова. Сравнивая гистограммы общей вязкости двух, значение HB-151 выше, чем у зарубежного конкурента B. Среди них HB-151 достигает максимальной вязкости 3867 Па·с при добавлении 2,0%, а вязкость зарубежного конкурента B достигает 2683 Па·с. Разница между ними составляет почти 1200 Па·с. Видно, что загущающая способность HB-151 лучше, чем у зарубежных конкурентов. На кривой индекса тиксотропии HB-151 всегда выше, чем у зарубежного конкурента B, и HB-151 имеет очевидную загущающую тиксотропию для гидрофобного зарубежного конкурента B. В практических применениях рекомендуется добавлять количество HB-151 около 1,5%, что может обеспечить хорошую загущающую тиксотропию и приемлемость затрат.
УФ-пластиковые покрытия

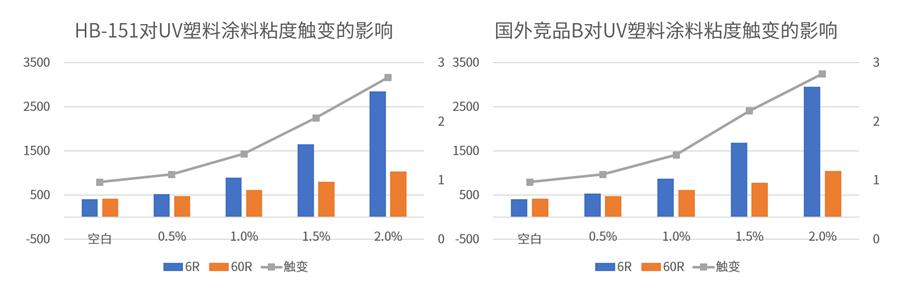

В УФ-пластиковых покрытиях HB-151 и зарубежный конкурент B могут улучшить свою вязкость и тиксотропию при разных количествах добавления, а вязкость и тиксотропия увеличиваются с увеличением количества добавления. Сравнивая данные двух одновременно, нанотехнологи Huifu обнаружили, что общая гистограмма вязкости и кривая тиксотропии обеих сторон, как правило, совпадают. Можно видеть, что в УФ-пластиковых покрытиях тиксотропия загущения HB-151 и гидрофобного зарубежного конкурента B в основном одинакова. В практических применениях рекомендуемое количество добавления составляет около 1,5%, что может обеспечить как хорошую тиксотропию загущения, так и приемлемость затрат.
В серии сравнений между отечественным пирогенным кремнеземом и зарубежными конкурентами A/B различные данные отечественного пирогенного кремнезема достигли определенных прорывов и лидируют. С промышленной точки зрения рост отечественного пирогенного кремнезема разрушил техническую монополию международных брендов и предоставил компаниям по производству покрытий более экономически эффективный выбор. Улучшая комплексные характеристики покрытий, это двойное преимущество «снижения затрат и повышения эффективности» стимулирует эволюцию внутреннего замещения от «пригодного к использованию» к «легкому использованию», обеспечивая ключевую поддержку для построения локализованной цепочки поставок в области высокотехнологичного производства.
В будущем, поскольку отечественный пирогенный кремнезем продолжает развиваться в областях брендовых моделей, функциональной модификации, разработки композитных добавок и сегментированных приложений, его сценарии применения будут еще больше расширяться. Технологический скачок от следования к лидерству не только демонстрирует инновационную силу китайской материаловедения, но и вносит вклад в «китайское решение» для мировой индустрии покрытий. В этой технологической конкуренции контроля реологии внутреннее замещение меняет конкурентную среду отрасли с двойным прорывом в производительности и ценности.
