-
Эл. почта
Hifull@hifull.com
От хрупкого к прочному: «волшебное» регулировочное приспособление HL-200 по эксплуатационным характеристикам силиконовых клеев.
2025-07-05
В современной промышленности, где требуется высокая точность склеивания, силиконовые клеи стали незаменимыми благодаря своей превосходной атмосферостойкости, термической стабильности, отличным диэлектрическим свойствам и прочности. Они широко применяются в таких высокотехнологичных областях, как электронная упаковка, возобновляемая энергетика, аэрокосмическая отрасль. Однако врождённая низкая механическая прочность — одна из слабых сторон силиконового клея: без армирования он подобен сырому железу — крайне низкая прочность на разрыв ограничивает его возможности в структурном склеивании. Именно поэтому в состав силиконовых клеев вводятся функциональные наполнители, такие как пирогенный диоксид кремния (белая сажа), который благодаря своей уникальной наноструктуре и поверхностным свойствам может существенно повлиять на механические и реологические характеристики клея. Особенно в механике он играет роль «невидимого наноскелета», усиливая структуру за счёт точно подобранной дозировки. Как же влияет гидрофильный пирогенный диоксид кремния HL 200, обогащённый гидроксильными группами, на поведение силиконового клея?
Технические специалисты компании АО Хубэй Хуэйфу Наноматериалы провели систематическое исследование влияния различных дозировок HL 200 на прочность на разрыв и удлинение при разрыве силиконового клея, а также оценили показатели после термовлажностного старения, чтобы выявить механизм взаимодействия между нанонаполнителем и силиконовой матрицей.
Силиконовые клеи, как правило, основаны на полидиметилсилоксане (PDMS), структура которого содержит кремний-кислородный скелет (Si–O–Si), обеспечивающий высокую термостойкость. HL-200 представляет собой нанодиоксид кремния (размер частиц 7–40 нм), с поверхностью, богатой гидроксильными группами (Si–OH), способными образовывать водородные связи с цепями PDMS, формируя физические точки сшивки. При достижении определённой концентрации частицы начинают взаимодействовать между собой, формируя трёхмерную сетевую структуру. Этот «наноукрепляющий эффект» эффективно ограничивает подвижность молекулярных цепей, тем самым повышая прочность на разрыв и улучшая удлинение при разрыве, а также усиливая стойкость к старению.

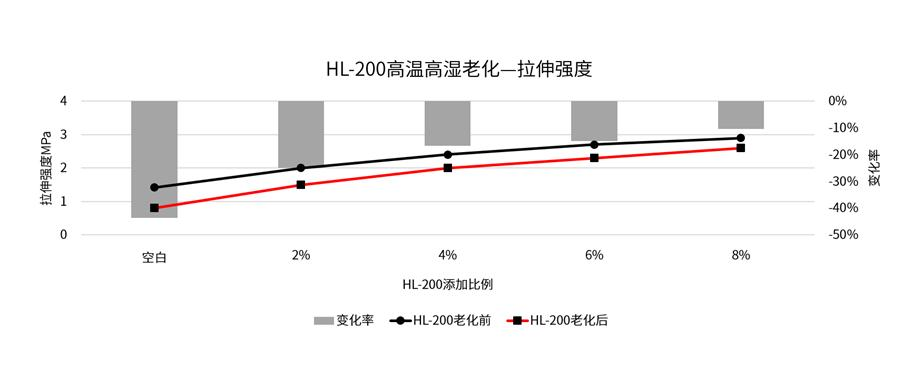

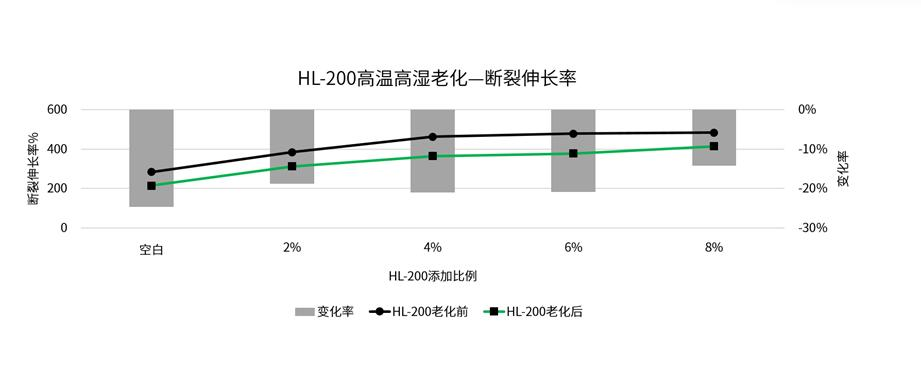

Были приготовлены образцы силиконового клея с добавками HL-200 в дозировках 0%, 2%, 4%, 6%, 8%. После высокоскоростного диспергирования, согласно национальному стандарту, были изготовлены образцы в форме гантелей и проведены испытания на двойное старение (85 °C / 85 % влажности). Испытания на растяжение проводились на универсальной испытательной машине. Результаты показали, что как до, так и после старения прочность на разрыв и удлинение при разрыве увеличиваются с ростом содержания пирогенного диоксида кремния, что свидетельствует об эффективном усилении механических свойств. Основной механизм заключается в том, что гидрофильный HL-200, насыщенный гидроксильными группами, взаимодействует с цепями силикона и формирует внутри материала армирующую сетку, которая повышает межмолекулярную связь и препятствует скольжению цепей при растяжении, что приводит к улучшению механики. Однако при чрезмерной дозировке (например, выше 8%) может наблюдаться агрегация частиц из-за ухудшения диспергируемости, что ослабляет армирующий эффект.
Таким образом, добавление гидрофильного пирогенного диоксида кремния оказывает значительное влияние на прочность на разрыв и удлинение силиконового клея. Это доказывает, что HL-200 способен эффективно усиливать и упрочнять систему, формируя наносетевую структуру и повышая устойчивость к внешним нагрузкам и старению. В реальном производстве дозировку необходимо подбирать в зависимости от требований к прочности и удлинению: в условиях повышенных механических нагрузок стоит увеличивать содержание HL-200, но при этом учитывать, чтобы не нарушалась его диспергируемость и не возникал эффект агрегации.
С точки зрения развития материаловедения, потенциал HL-200 в силиконовых клеях далеко не исчерпан. С ростом интереса к новым областям, таким как возобновляемая энергетика и гибкая электроника, требования к механическим и экологическим характеристикам клеев становятся всё выше. Как ключевой функциональный наполнитель, HL-200 открывает новые перспективы по адаптации силиконов к специализированным задачам, способствует разработке более интеллектуальных и долговечных клеевых решений, ускоряет технологические инновации и способствует формированию более устойчивой, эффективной и надёжной экосистемы для применения новых клеевых материалов.
