-
Эл. почта
Hifull@hifull.com
1000 часов жёсткого старения – прочность остаётся на лидирующем уровне HB-139 переопределяет предел долговечности полиуретанового адгезива
2025-07-05
Полиуретановые адгезивы благодаря выдающейся адгезионной прочности, отличной износостойкости и высокой совместимости с различными основаниями стали незаменимыми «универсальными клеями» в современной промышленности. Они находят широкое применение в автомобилестроении, герметизации зданий, микроэлектронной упаковке, склеивании лопастей ветряных турбин и других критически важных областях. Однако в условиях длительного воздействия высокой влажности и температуры, окисления и ультрафиолета уретановые (–NHCOO–) или изоцианатные (–NCO) группы в молекуле могут подвергаться гидролизу, окислительному разложению и сшиванию, что приводит к заметному снижению прочности соединения и ухудшению механических свойств.
Как эффективно замедлить процесс старения и продлить срок службы адгезива — ключевая задача, над которой работают специалисты АО Хубэй Хуэйфу Наноматериалы.
Для решения этой задачи применяют гидрофобизированный аэросил: на поверхность исходного гидрофильного диоксида кремния химически вводят гидрофобные группы (метильные, силоксановые и т. п.), что снижает его поверхностную энергию и улучшает совместимость с органическим полимером. Наночастицы аэросила заполняют адгезивную матрицу, повышая механические характеристики (растягивающую и срезающую прочность) и общую стабильность системы. Гидрофобные группы также препятствуют адсорбции влаги и защищают уретановые соединения от гидролиза.

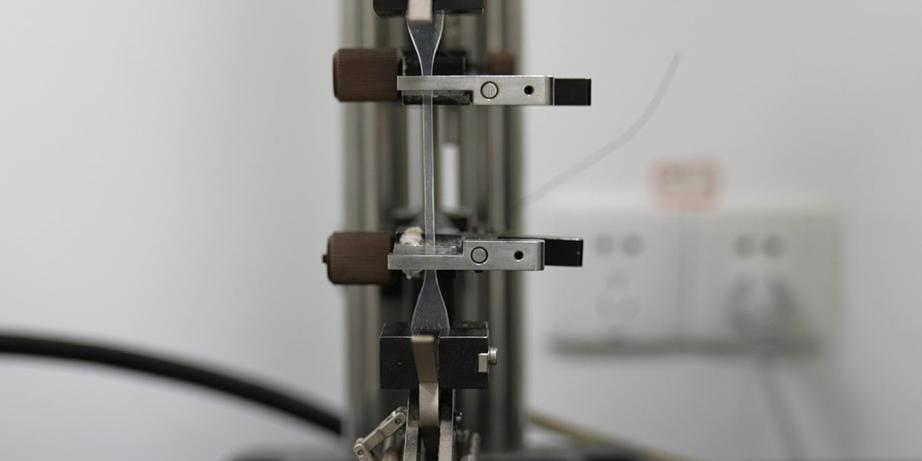

Для сравнения влияния различных аэросилов на устойчивость к старению специалисты АО Хубэй Хуэйфу Наноматериалы провели испытания контрольного образца, образца с HB-139 и конкурентного образца по протоколу «85/85» (85 °C / 85 % относительной влажности). В течение 1000 часов старения они отслеживали изменение прочности на растяжение-сдвиг, что позволило выявить различия в защите адгезивов от термоокислительного разрушения.

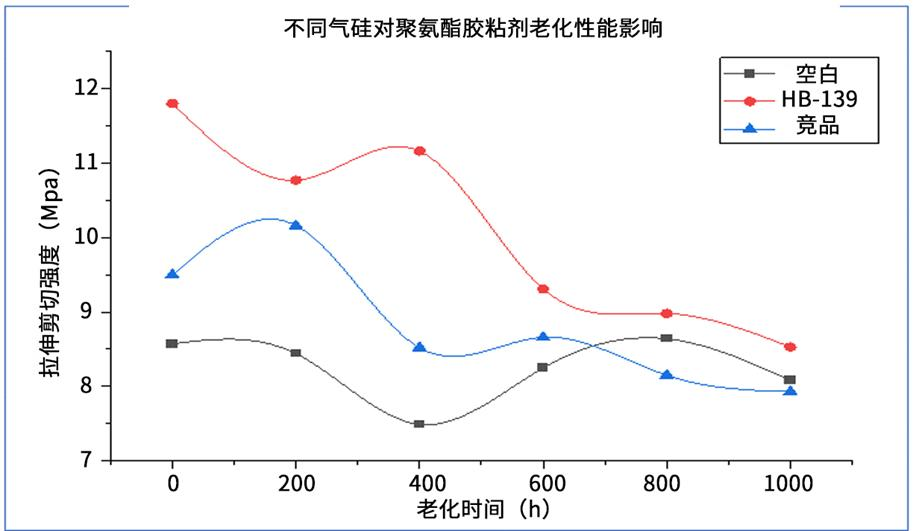

Результаты показали, что по сравнению с контрольным образцом добавление любого аэросила значительно повышает исходную прочность и замедляет её потерю при старении. Особенно выдающиеся результаты продемонстрировал HB-139: его адгезив сохранял более высокую прочность как изначально, так и после длительного старения, превосходя конкурента. Это свидетельствует о том, что гидрофобный аэросил HB-139 обладает оптимальными поверхностными группами, лучше взаимодействует с полиуретановой матрицей и формирует более устойчивую дисперсию, эффективно блокируя проникновение термоокислительных факторов. Несмотря на некоторое изменение физической структуры и снижение числа сшивок, целостность сети в адгезиве сохраняется дольше, что замедляет снижение прочности.
Благодаря отличной диспергируемости и высокой совместимости с полиуретановой матрицей, HB-139 существенно повышает начальную прочность и замедляет термоокислительное старение. Глубокие исследования специалистов АО Хубэй Хуэйфу Наноматериалы не только углубили понимание механизмов старения систем «аэросил–полиуретановый адгезив», но и подчеркнули важность точного подбора и проектирования функциональных наполнителей. Это открывает путь к разработке ещё более эффективных наноматериалов, способных обеспечить надёжное, долговечное склеивание в самых жёстких условиях и стимулировать инновационное развитие высококлассной индустрии адгезивов.
