-
Эл. почта
Hifull@hifull.com
Применение наноразмерного оксида алюминия в порошковых покрытиях
2026-06-15

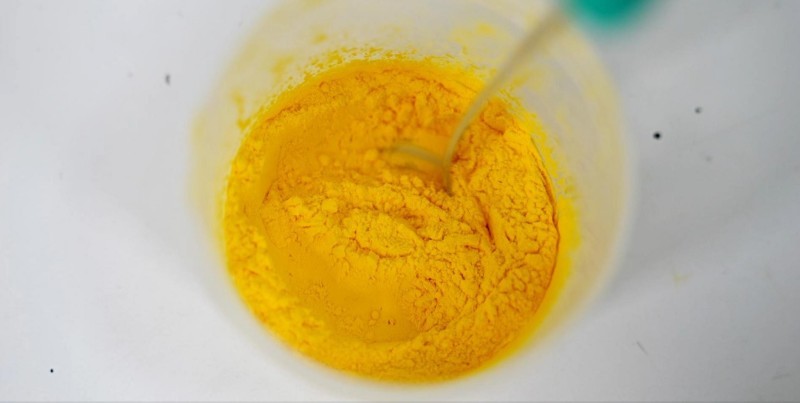

Наноразмерный оксид алюминия — это важный инновационный ультрадисперсный неорганический материал. Одной из распространенных областей его применения является улучшение сыпучести порошковых покрытий: он образует подвижный слой на поверхности частиц порошка, предотвращая поглощение влаги и агломерацию. Кроме того, присущий ему положительный заряд способствует повышению эффективности нанесения покрытий (в частности, методом трибостатического напыления) и увеличивает коэффициент осаждения порошка. Однако различные виды наноразмерного оксида алюминия могут различаться по таким характеристикам, как размер частиц, чистота и поверхностный заряд, — и все эти параметры влияют на эффективность материала в составе порошковых покрытий.
Для достижения оптимальных результатов на практике необходимо надлежащим образом регулировать дозировку нанооксида алюминия в составе и учитывать влияние факторов окружающей среды на текучесть, обеспечивая тем самым наилучшие характеристики текучести и эксплуатационные свойства покрытия.

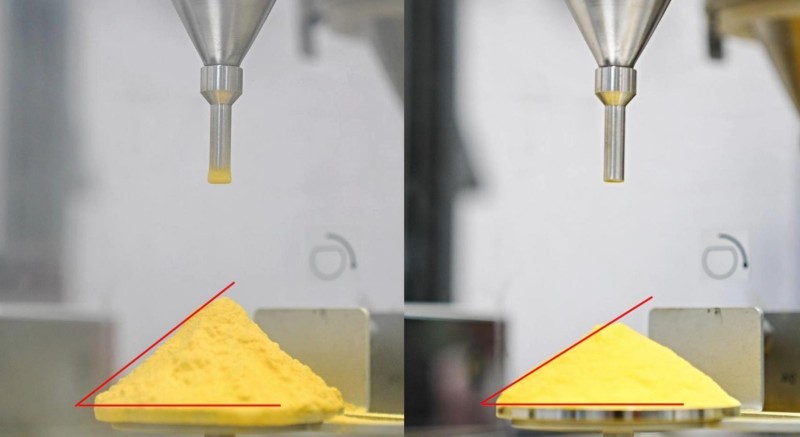

Угол естественного откоса — важнейший параметр при оценке сыпучести; он представляет собой угол, образующийся при естественном насыпании порошкообразных или гранулированных материалов. Этот угол определяется как угол между поверхностью конуса и горизонтальной плоскостью в тот момент, когда свободно сыплющийся порошок, падая с высоты, образует на горизонтальной поверхности коническую насыпь и приходит в состояние покоя. Величина этого угла служит показателем сыпучести материала: как правило, чем меньше угол естественного откоса, тем лучше сыпучесть.
Благодаря высокой поверхностной активности и способности частиц к адсорбции, наноразмерный оксид алюминия способен улучшать сыпучесть порошковых покрытий. Адсорбируясь на поверхности частиц покрытия, он действует как разделительный агент, снижая межчастичное трение и тем самым облегчая текучесть материала. В связи с этим измерение угла естественного откоса является ключевым этапом при оценке эффективности нанооксида алюминия как добавки, улучшающей сыпучесть, поскольку оно позволяет определить степень улучшения текучести порошкового покрытия. Для измерения этого угла предназначен специальный прибор — комплексный анализатор характеристик порошков.
Пример: Угол естественного откоса порошкового покрытия измеряли с помощью универсального прибора для определения характеристик порошков или специального прибора для измерения угла естественного откоса. Угол естественного откоса для необработанного (исходного) порошка обычно составлял около 45°, тогда как для порошкового покрытия, содержащего 0,1–0,5% наночастиц оксида алюминия, он равнялся примерно 36–38°, что свидетельствует о значительном улучшении сыпучести по сравнению с необработанным образцом.
