-
Эл. почта
Hifull@hifull.com
Влияние пирогенного диоксида кремния на регулирование реологических свойств конструкционных эпоксидных клеев
2026-06-15
Эпоксидные конструкционные клеи, относящиеся к классу высокоэффективных промышленных адгезивов, стали незаменимыми материалами в таких отраслях, как производство электроники, автомобилестроение и аэрокосмическая промышленность, благодаря своей высокой прочности сцепления, химической стойкости и электроизоляционным свойствам. На практике реологические характеристики эпоксидных клеев напрямую определяют удобство нанесения и качество готового изделия: клей должен сохранять достаточную вязкость в состоянии покоя, чтобы предотвратить расслоение (оседание наполнителя) и обеспечить длительный срок хранения, но при этом снижать вязкость под воздействием сдвиговых нагрузок для обеспечения плавности нанесения. Пирогенный диоксид кремния (аэросил) служит важнейшей реологической добавкой в составах эпоксидных клеев; его эффективность напрямую определяет загущающие и тиксотропные свойства системы. Эпоксидные конструкционные клеи представляют собой полимерные материалы на основе эпоксидной смолы с добавлением отвердителей и функциональных компонентов, поэтому управление реологией таких составов давно является предметом активных исследований в отрасли. Пирогенный диоксид кремния — это наноразмерный материал, получаемый методом парофазного гидролиза. Наличие большого количества силанольных групп на его поверхности позволяет формировать равномерную и стабильную трехмерную сетчатую структуру в органических системах за счет образования водородных связей. Это обеспечивает такие свойства, как загущение, тиксотропность и предотвращение оседания частиц, что делает данный материал одной из наиболее широко используемых реологических добавок в системах эпоксидных клеев.
Специалисты компании Hubei Huifu Nanomaterials Co., Ltd. провели серию экспериментов для изучения влияния пирогенного диоксида кремния марки HB-139B на реологические характеристики эпоксидных конструкционных клеев. Было выполнено две серии опытов.

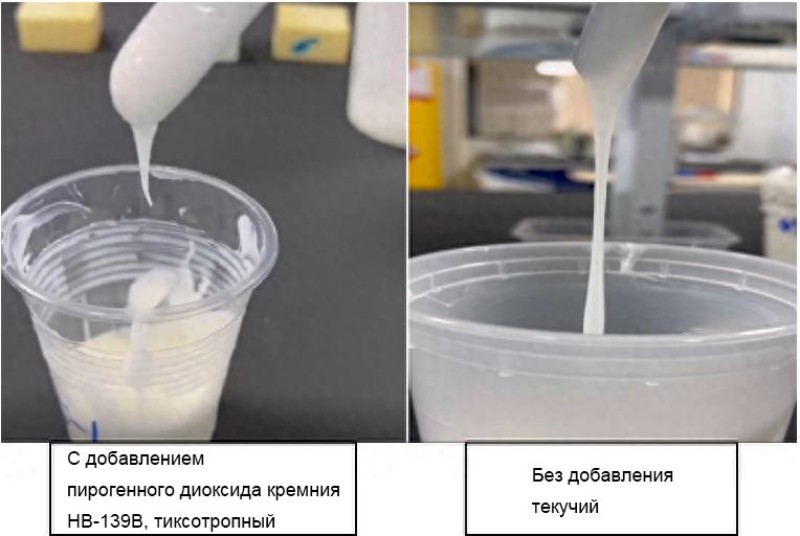

Как показано на рисунке 1, клеевая система без добавления пирогенного диоксида кремния демонстрирует заметное стекание или образование потеков, тогда как система, содержащая 3% HB-139B, обладает превосходными тиксотропными свойствами.

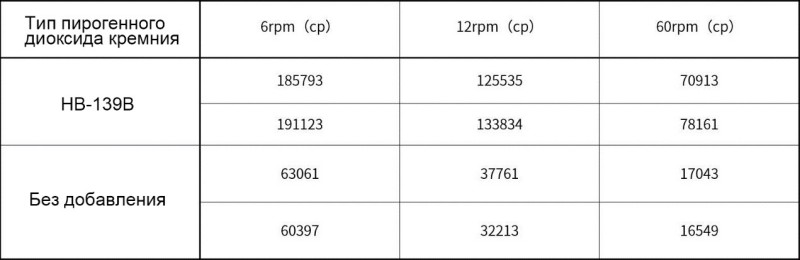

Как показано на рисунке 2, данные о вязкости при различных скоростях вращения свидетельствуют о том, что эпоксидный конструкционный клей без добавления пирогенного диоксида кремния обладает значительно меньшей вязкостью по сравнению с составом, содержащим 3% HB-139B. При увеличении скорости вращения (что приводит к росту скорости сдвига) вязкость системы заметно снижается, демонстрируя характерное псевдопластическое поведение — а именно эффект разжижения при сдвиге (shear thinning). Механизм такого реологического поведения заключается в следующем: в состоянии покоя или при низких скоростях сдвига поверхностные силанольные группы частиц HB-139B образуют плотную трехмерную сетку за счет водородных связей; эта сетка удерживает молекулы смолы, существенно ограничивая их подвижность, что обусловливает сверхвысокую вязкость. Напротив, при повышении скорости сдвига сетка водородных связей постепенно разрушается, а частицы ориентируются вдоль потока, снижая тем самым сопротивление течению и вызывая значительное уменьшение вязкости.
Являясь ведущим предприятием в китайской отрасли производства пирогенного диоксида кремния, компания Hubei Huifu Nanomaterials Co., Ltd. специализируется на исследованиях, разработках, производстве и внедрении нанопорошковых материалов, располагая передовыми технологическими процессами и комплексной системой контроля качества. Продукт HB-139B представляет собой гидрофобный пирогенный диоксид кремния, модифицированный полидиметилсилоксаном (ПДМС); он способен формировать однородную и стабильную трехмерную сетчатую структуру в высокополярных системах, таких как эпоксидные смолы. Этот материал эффективно регулирует реологические свойства, не ухудшая при этом другие важные характеристики, например, прочность сцепления или стойкость к атмосферным воздействиям. Ориентируясь на потребности клиентов и опираясь на мощный научно-технический потенциал, Huifu Nanomaterials предлагает индивидуальные решения по управлению реологией для производителей клеев, помогая им повышать качество продукции и конкурентоспособность на рынке. Реологические характеристики — это «жизненно важный элемент» конструкционных эпоксидных клеев, а пирогенный диоксид кремния служит ключевым инструментом управления этими свойствами.
Высокоэффективные продукты Huifu Nanomaterials (в частности, HB-139B) обеспечивают надежную техническую поддержку при регулировании реологии конструкционных эпоксидных клеев, одновременно демонстрируя инновационный потенциал китайских предприятий в сфере наноматериалов. В условиях, когда высокотехнологичное производство предъявляет все более строгие требования к характеристикам клеевых материалов, Huifu Nanomaterials намерена и дальше укреплять свои позиции в данном секторе. Стимулируя модернизацию продукции за счет технологических инноваций, компания стремится поставлять высокоэффективные решения на основе наноматериалов для широкого спектра отраслей, тем самым выводя китайскую индустрию новых материалов на качественно новый уровень.
