-
Эл. почта
Hifull@hifull.com
наногидрофобного осажденного диоксида кремния Huifu в силиконовой резине, вулканизируемой при комнатной температуре (RTV).
2026-04-27
Силиконовые герметики, вулканизирующиеся при комнатной температуре (RTV), имеют широкий спектр применения как в бытовом, так и в промышленном секторах, демонстрируя выдающиеся характеристики. От уплотнений и соединителей в космических аппаратах и прокладок в транспортных средствах на новых источниках энергии до склеивания плитки в ванных комнатах и герметизации окон и дверей — они играют жизненно важную роль. В практических применениях герметики RTV обладают значительными преимуществами: превосходные реологические и физические свойства, экологичность, высокая эластичность, устойчивость к высоким и низким температурам (60–250℃), отличная атмосферостойкость, простота использования и формования без использования пресс-форм, простые процессы сборки, низкая стоимость материалов и амортизация ударов. Превосходные характеристики герметиков RTV тесно связаны с силиконовым каучуком, системой сшивающих агентов на основе силиконового каучука и армирующим агентом — осажденным диоксидом кремния.
Дымчатый диоксид кремния подразделяется на необработанный и обработанный типы, а именно гидрофильный и гидрофобный. Удельная площадь поверхности и дозировка гидрофильного дымчатого диоксида кремния могут влиять на систему органосиликона RTV. Итак, какое влияние оказывает обработанный гидрофобный дымчатый диоксид кремния?
HB-151 — это гидрофобный осажденный диоксид кремния, получаемый путем обработки гидрофильного осажденного диоксида кремния с удельной поверхностью 150 м²/г диметилдихлорсиланом (DDS).
HB-139 — это гидрофобный осажденный диоксид кремния, получаемый путем обработки гидрофильного осажденного диоксида кремния с удельной поверхностью 200 м²/г полидиметилсилоксаном (PDMS).
HB-612 — это гидрофобный осажденный диоксид кремния, полученный путем модификации гидрофильного осажденного диоксида кремния с удельной поверхностью 150 м2/г гексаметилдисилазаном (HMDS).
HB-132 — это гидрофобный осажденный диоксид кремния, получаемый путем глубокой обработки гидрофильного осажденного диоксида кремния с удельной поверхностью 200 м²/г гексаметилдисилазаном (HMDS).
HB-151 и HB-612 обрабатываются одним и тем же гидрофильным осажденным диоксидом кремния, но разными обрабатывающими агентами. То же самое относится к HB-132 и HB-139.

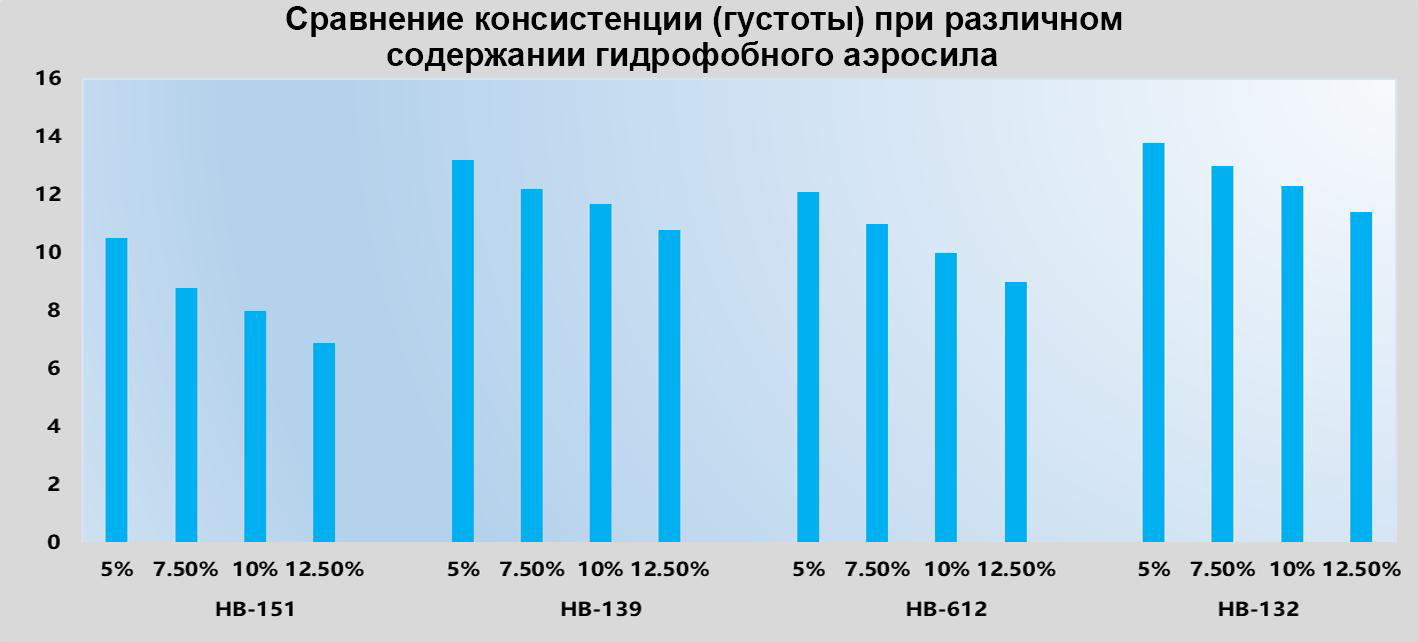

Инженеры компании Huifu Nanotechnical исследовали влияние гидрофобного осажденного диоксида кремния на консистенцию кремнийорганических систем RTV (рис. 1). Инженеры обнаружили, что гидрофобный осажденный диоксид кремния может эффективно повышать вязкость и консистенцию систем RTV. С увеличением количества добавленного вещества эффект загущения становится более выраженным. Однако загущающие свойства гидрофобных продуктов, приготовленных с использованием различных обрабатывающих агентов, различаются. Продукт после глубокой обработки оказывает меньшее влияние на консистенцию.

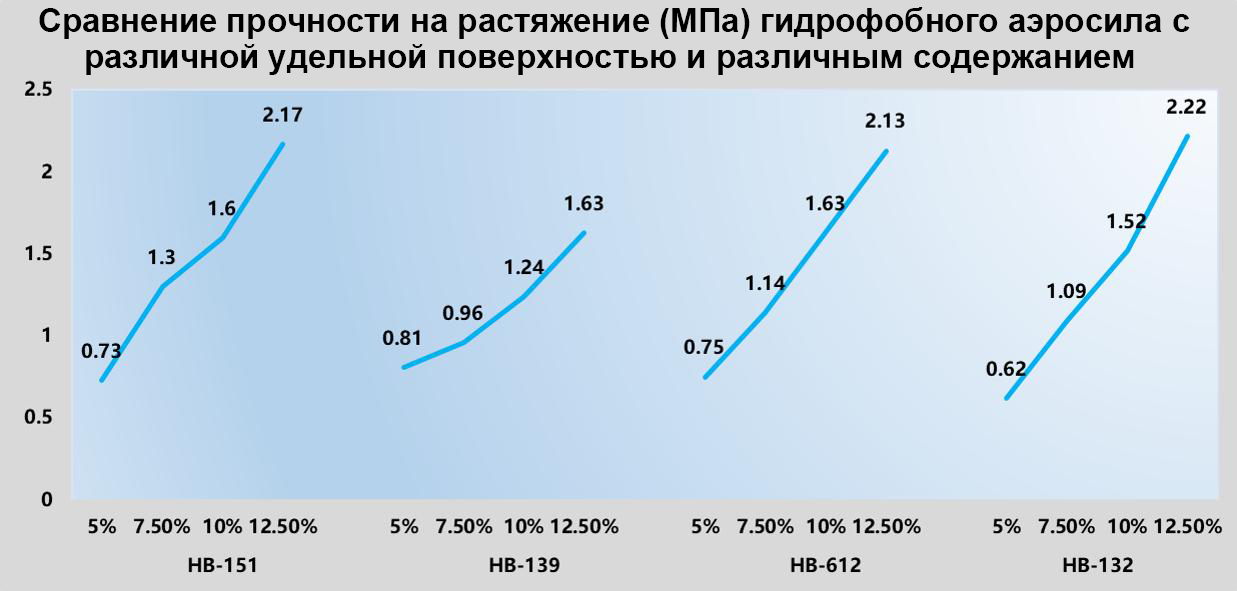

В ходе испытания на прочность при растяжении (рисунок 2) инженеры компании Huifu Nanotechnology обнаружили, что гидрофобный осажденный диоксид кремния может эффективно повысить прочность на растяжение системы RTV. Эффект упрочнения усиливается с увеличением количества добавленного вещества. Продукты, обработанные различными веществами, демонстрируют схожие тенденции упрочнения, но их эффективность различна.

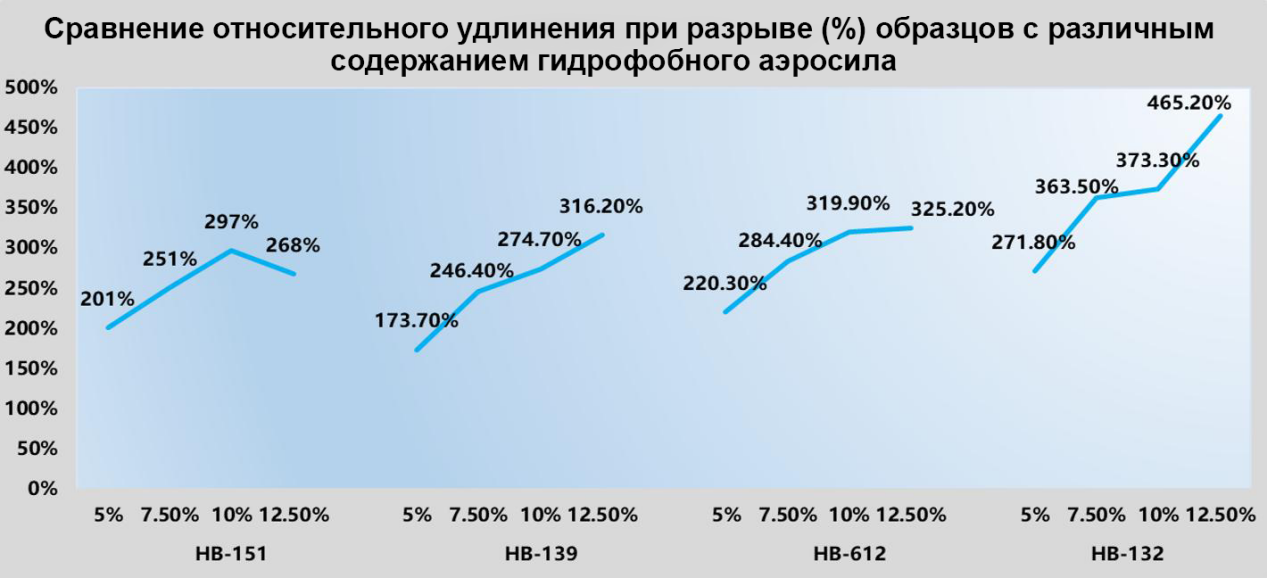

В ходе испытания на относительное удлинение при разрыве (рисунок 3) специалисты обнаружили, что относительное удлинение при разрыве HB-151 демонстрировало хорошую тенденцию к росту, когда количество добавленного гидрофобного осажденного диоксида кремния составляло менее 10%. После того, как количество добавленного вещества достигло 12,5%, относительное удлинение при разрыве HB-612 показало тенденцию к снижению. Аналогичным образом, рост HB-612 замедлился.
В кремнийорганических системах RTV гидрофобный осажденный диоксид кремния может эффективно улучшать физические и механические свойства, повышать вязкость и играть армирующую роль. Однако соответствующее количество и удельная площадь поверхности должны определяться на основе конкретных характеристик системы продукта после проведения испытаний.
