-
Эл. почта
Hifull@hifull.com
Гидрофильный и гидрофобный осажденный диоксид кремния Различия в загустении и тиксотропии эпоксидного клея для ветроэнергетики
2026-04-27
Компания Huifu Nanotechnology, являясь отечественным производителем и поставщиком услуг в области осажденного диоксида кремния, разрабатывает и производит осажденный диоксид кремния — неорганический наноматериал, также известный как осажденный диоксид кремния. Он широко используется в таких отраслях промышленности, как покрытия и чернила, клеи и герметики, пластмассы, резина, пищевая промышленность, фармацевтика, химико-механическая полировка и носители катализаторов. В жидких системах он обычно используется в качестве загустителя, тиксотропного агента, противоосадочного агента, противостекающего агента, матирующего агента и пеногасителя. В твердых порошках он может использоваться в качестве противослеживающего агента и вспомогательного средства для улучшения текучести, демонстрируя превосходную химическую и термическую стабильность.
Двухкомпонентный эпоксидный клей для лопастей ветротурбин в основном используется для склеивания лопастей ветротурбин, внутренних электромеханических уплотнений, а также ступиц и подшипников. Благодаря таким преимуществам эпоксидного клея, как низкая усадка при отверждении, отличные технологические свойства и хорошая химическая стабильность, он стал основным конструкционным клеем для лопастей ветротурбин.
Ветроэнергетика — ключевая область и направление исследований, которые компания Huifu Nano ведет в последние годы. Изучая применение и изменения содержания осажденного диоксида кремния в эпоксидных клеях для ветроэнергетики, а также сравнивая экспериментальные характеристики гидрофильного осажденного диоксида кремния HL-200 и гидрофобного осажденного диоксида кремния HB-139, полученных после гидрофильной обработки , предлагаются новые конструктивные идеи и методы для улучшения характеристик клея для ветроэнергетики.
Результаты ряда экспериментальных исследований показывают, что осажденный диоксид кремния в качестве неорганического загустителя может эффективно улучшать вязкость и тиксотропию эпоксидных клеев для лопастей ветротурбин, при этом гидрофобные продукты демонстрируют еще лучшие загустительные и тиксотропные свойства. Было исследовано влияние HB-139 на загустение, тиксотропию и механические свойства (включая прочность на разрыв, относительное удлинение при разрыве, прочность на сдвиг, прочность на отслаивание и т. д.) двухкомпонентных эпоксидных клеев для лопастей ветротурбин, а также временные параметры и дозировку. Результаты показали, что HB-139 сопоставим со своими коммерчески доступными конкурентами по загустению, тиксотропии, антистекающим свойствам и механическим свойствам.
Дымчатый диоксид кремния, используемый в качестве наполнителя, армирующего агента и загустителя, при добавлении в эпоксидный клей для ветроэнергетики в рекомендуемой дозировке 6–8% может улучшить механические свойства, износостойкость и устойчивость клея к атмосферным воздействиям, тем самым способствуя прочности и сроку службы лопастей ветротурбин. В данной статье рассматриваются различия в загущающих и тиксотропных свойствах гидрофильного и гидрофобного дымчатого диоксида кремния в эпоксидных клеях для ветроэнергетики.
I.Влияние гидрофильного/гидрофобного осажденного диоксида кремния на загущающие и тиксотропные свойства эпоксидного клея для ветроэнергетики.

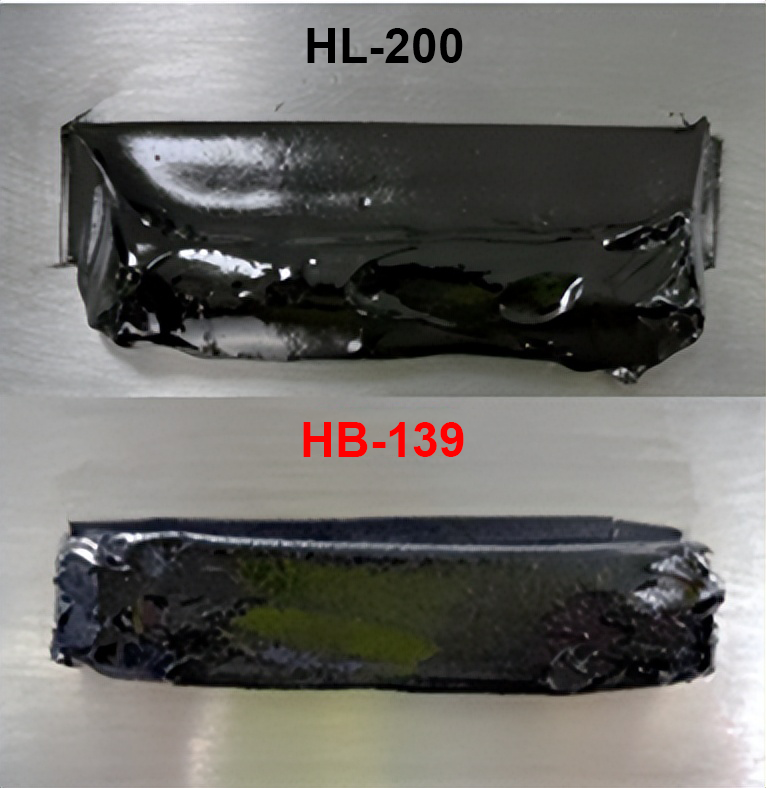

Как показано на рисунке 1, при одинаковом количестве добавки эпоксидный клей для ветроэнергетики с HL-200, содержащим гидрофильный осажденный диоксид кремния, является жидким, в то время как эпоксидный клей для ветроэнергетики с HB-139, содержащим гидрофобный осажденный диоксид кремния, демонстрирует явное отверждение и имеет пастообразную консистенцию. При одинаковой вертикальной силе тяжести HB-139 обладает значительно лучшими антистекающими свойствами, чем HL-200. Гидрофобный осажденный диоксид кремния может играть хорошую загущающую роль в эпоксидных клеях для ветроэнергетики.

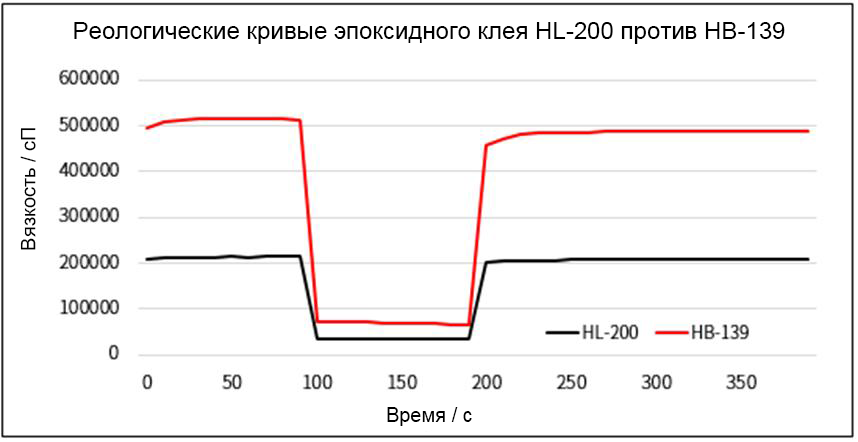

Как показано в таблице 1, при одинаковых условиях при приготовлении эпоксидного клея для ветроэнергетики гидрофобный пирогенный диоксид кремния HB-139 демонстрирует более высокую вязкость и лучшую тиксотропию в статическом состоянии. Это объясняется главным образом высокой полярностью эпоксидной системы, а также взаимодействием гидроксильных и эфирных связей в системе с некоторыми силанольными группами на поверхности, что ослабляет трехмерную сетевую структуру пирогенного диоксида кремния и приводит к ухудшению загущающего эффекта. Поэтому в применении эпоксидных клеевых систем часто используется гидрофобный пирогенный диоксид кремния, то есть обработанный пирогенный диоксид кремния.
