Вы используете нужное количество пирогенного кремнезема? Всего 3% обеспечивают заметное увеличение прочности на 145%.

Пирогенный кремнезем (обычно называемый «пиро-кремнезем») является важным неорганическим наноматериалом, который играет все более важную роль в модификации полимеров благодаря своим уникальным физико-химическим свойствам. Полиуретановые клеи — это высокоэффективные связующие материалы, широко используемые в различных отраслях промышленности, включая строительство, автомобилестроение, электронику и упаковку. Они обладают превосходной гибкостью, стойкостью к старению и адгезионной прочностью. Однако традиционные полиуретановые клеи по-прежнему страдают от таких проблем, как недостаточная прочность и плохая термостойкость в определенных экстремальных условиях. Для повышения их общей эффективности исследователи часто добавляют функциональные наполнители, чтобы улучшить механические свойства. Среди них пирогенный диоксид кремния является идеальным выбором для модификации полиуретановых клеев благодаря своей высокой удельной поверхности, отличной диспергируемости и хорошей совместимости с органическими матрицами. В результате технический персоналАО Хубэй Хуэйфу Наноматериалы. провел испытания адгезионной прочности полиуретановых клеев, модифицированных пирогенным диоксидом кремния.

Рисунок 1

Из данных, представленных на рисунке 1, видно, что добавление пирогенного кремнезема значительно влияет как на прочность на разрыв, так и на прочность на сдвиг полиуретановых клеев. Наблюдение за влиянием содержания пирогенного кремнезема на прочность на разрыв показывает постоянную тенденцию к увеличению прочности по мере увеличения добавки с 0% до 3%. При 0% нагрузке прочность на разрыв составляла примерно 9,3 МПа; при нагрузке 3% прочность на разрыв увеличилась до примерно 15,6 МПа, что представляет собой увеличение почти на 68%. Это указывает на то, что соответствующее количество пирогенного кремнезема эффективно усиливает межмолекулярные взаимодействия в полиуретановых цепях, улучшая общую жесткость и сопротивление растяжению материала. Поверхность частиц пирогенного кремнезема богата активными гидроксильными группами, которые могут образовывать водородные связи с уретановыми связями в полиуретане. Это создает более плотную сетевую структуру, тем самым повышая когезионную прочность материала.

Однако, когда уровень добавки продолжал увеличиваться до 5%, прочность на разрыв показала небольшое снижение, упав примерно до 14,7 МПа. Это явление, вероятно, связано с эффектом агломерации, вызванным избыточным количеством пирогенного кремнезема. Из-за своего крошечного размера частицы пирогенного кремнезема легко агрегируют в микроскопические кластеры внутри системы. Это нарушает первоначальную равномерную дисперсию, создавая точки концентрации напряжений внутри материала, которые снижают его общую прочность. Кроме того, избыточное содержание наполнителя может препятствовать нормальному движению молекулярных цепей полиуретана, ограничивая их способность к упругой деформации и, как следствие, влияя на конечные механические характеристики.

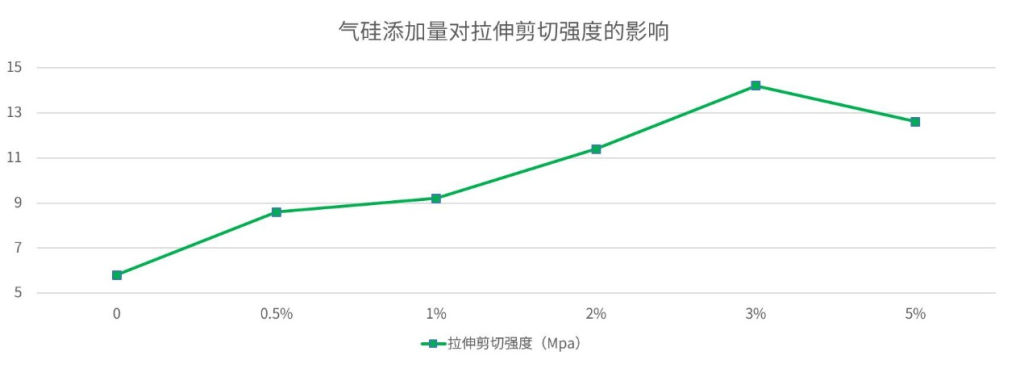

Рисунок 2

Данные на рисунке 2 показывают влияние содержания пирогенного кремнезема на прочность на сдвиг при растяжении. Тенденция отражает тенденцию прочности на растяжение, хотя различия более заметны. Без добавления пирогенного кремнезема прочность на сдвиг составляла всего около 5,8 МПа. При увеличении содержания до 3% прочность на сдвиг достигла пика в 14,2 МПа, что представляет собой увеличение примерно на 145%. Это демонстрирует, что пирогенный кремнезем не только повышает сопротивление материала растяжению, но и значительно усиливает его способность противостоять сдвиговой деформации. В практическом применении прочность на сдвиг служит важным показателем способности клея надежно соединять разнородные материалы, что особенно важно при динамических нагрузках или в сложных условиях воздействия напряжений. Добавление пирогенного кремнезема улучшает прочность межфазного сцепления, уменьшает межфазное скольжение и предотвращает отслоение клеевого слоя под воздействием внешних сил.

Аналогично, когда нагрузка достигла 5%, прочность на сдвиг немного снизилась до примерно 12,6 МПа. Это еще раз подтверждает принцип, что «умеренное добавление дает лучшие результаты, чем чрезмерная нагрузка». Хотя пирогенный диоксид кремния по своей природе обладает упрочняющими свойствами, его оптимальная дозировка не обязательно максимальна. В практическом производстве необходимо найти баланс между стоимостью наполнителя, сложностью обработки и конечными характеристиками, чтобы определить оптимальное соотношение компонентов в рецептуре.
Если рассматривать оба графика в совокупности, то модифицирующий эффект пирогенного кремнезема в полиуретановых клеях является выраженным, особенно при добавке 3%, когда прочность на растяжение и сдвиг достигают оптимальных уровней. Этот результат дает важные рекомендации для разработки промышленных рецептур: при приготовлении высокоэффективных полиуретановых клеев контроль добавки пирогенного кремнезема в пределах от 2% до 3% позволяет максимально повысить эксплуатационные характеристики. Одновременно это побуждает технических специалистов Huifu Nano сосредоточить последующие исследования на методах модификации поверхности пирогенного кремнезема, таких как нанесение покрытия с помощью силановых связующих агентов. Это позволит еще больше улучшить дисперсию в органической фазе, предотвратить проблемы агломерации и тем самым преодолеть текущие ограничения характеристик.

С более широкой точки зрения, развитие новых неорганических материалов, таких как пирогенный диоксид кремния, является мощным стимулом для технологического прогресса в отрасли полиуретановых клеев. Традиционные клеи в основном полагаются на однокомпонентные полимерные системы, что ограничивает возможности повышения эффективности. Однако с развитием нанотехнологий и науки о композиционных материалах все большее количество функциональных наполнителей, таких как пирогенный диоксид кремния, включается в полимерные системы, создавая новую парадигму «органическо-неорганического синергетического усиления». Такие композитные клеи не только обладают превосходными механическими свойствами, но и наделены дополнительными функциональными возможностями, такими как огнестойкость, устойчивость к ультрафиолетовому излучению и проводимость, что отвечает современным требованиям промышленности к многофункциональным интеллектуальным связующим материалам.
Таким образом, как представитель неорганических нанонаполнителей, пирогенный диоксид кремния продемонстрировал значительный потенциал в улучшении механических свойств полиуретановых клеев. Благодаря оптимальному контролю его нагрузки можно значительно увеличить прочность на разрыв и сдвиг без ущерба для технологических характеристик. Это исследование представляет собой не только технический прорыв на лабораторном уровне, но и важный шаг в продвижении всей клеевой промышленности к высокой производительности, многофункциональности и экологической устойчивости. С постоянным появлением и углублением применения новых неорганических материалов, будущие полиуретановые клеи выйдут за рамки своей роли простых связующих веществ. Они превратятся в интеллектуальные мосты, соединяющие материалы, структуры и функции, предоставляя более надежные решения для таких секторов, как аэрокосмическая промышленность, новые источники энергии и интеллектуальное производство.
