Восстановление старинного фарфора Революционный пирогенный кремнезем

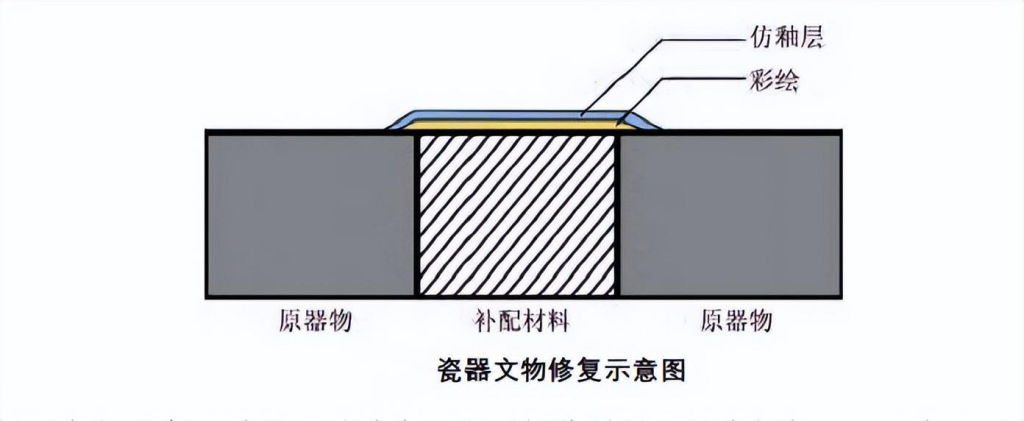

Глазурь на поверхности древнего фарфора образуется в результате плавления природного минерального сырья при высоких температурах. При реставрации поврежденных фарфоровых изделий на отреставрированные участки обычно наносят бесцветные прозрачные покрытия, имитирующие слой глазури на поверхности фарфора. В настоящее время широко используемые покрытия, имитирующие глазурь, как правило, имеют два явных недостатка:

Во-первых, покрытие не обладает достаточной твердостью;

Во-вторых, ремонтные покрытия демонстрируют низкую атмосферостойкость, что часто приводит к старению и обесцвечиванию. В результате покрытие не обеспечивает надлежащую защиту артефакта после ремонта, а износ и обесцвечивание материала негативно сказываются на внешнем виде артефакта, что требует повторной реставрации.

С использованием порошкового материала из пирогенного кремнезема были проведены эксперименты по модификации трех типов глазурных покрытий, широко используемых в реставрации керамики (нитроцеллюлозный лак, акриловый лак и покрытие на водной основе). Было обнаружено, что добавление пирогенного кремнезема значительно повышает твердость поверхности покрытий всех трех типов. Кроме того, повышение твердости поверхности было прямо пропорционально доле добавленного пирогенного кремнезема. Когда содержание пирогенного кремнезема достигло 3 % (по объему), твердость карандаша покрытия на водной основе из полиуретанового лака увеличилась до H; При соотношении 5% (по объему) твердость акрилового лакового покрытия по шкале карандашей достигла H, а твердость нитроцеллюлозного лакового покрытия — 3H. Твердость покрытия по шкале карандашей является наиболее важным показателем в исследованиях глазуроподобных покрытий; повышение твердости поверхности глазуроподобных покрытий делает их тактильные ощущения более похожими на глазурный слой на оригинальных артефактах. (Согласно промышленным стандартам, твердость карандашного грифеля делится на 13 уровней. Начиная с самого твердого 6H, она постепенно уменьшается через 5H, 4H, 3H, 2H, H, затем через среднетвердый HB, за которым следуют B, 2B, вплоть до самого мягкого 6B.)

Добавление пирогенного кремнезема уменьшает изменение цвета под воздействием ультрафиолетового излучения, тем самым улучшая антивозрастные свойства глазурных покрытий. Оптимальные результаты достигаются при добавлении 5 % по объему. Хотя адгезия и угол смачивания поверхности трех покрытий несколько улучшаются, пленка теряет часть блеска. Для обеспечения удовлетворительных результатов при реставрации керамики доля пирогенного кремнезема не должна превышать 5 % по объему.

Пирогенный диоксид кремния представляет собой мелкий белый аморфный порошкообразный материал, характеризующийся мелким размером частиц, большой удельной поверхностью, высокой поверхностной активностью и высокой чистотой. Являясь важной добавкой к покрытиям, пирогенный диоксид кремния обладает уникальными свойствами, которые могут улучшить различные характеристики покрытий. По сравнению с осажденным кремнеземом, пирогенный кремнезем обладает более выраженными оптическими свойствами. Испытания подтверждают его исключительные характеристики поглощения ультрафиолета и отражения инфракрасного излучения. При включении в состав покрытий он создает экранирующий эффект, тем самым повышая устойчивость краски к ультрафиолетовому излучению и тепловому старению.

Эти крошечные частицы кремнезема дают потрясающий эффект, действительно удивительный. Мы ожидаем, что в будущем он будет применяться в самых разных областях, обогащая нашу жизнь великолепными оттенками.
