-
Эл. почта
Hifull@hifull.com
От проблем с провисанием до точного формования, HB-139 — это реологическая магия для двухкомпонентных эпоксидных клеев
2025-07-25
Эпоксидный клей для армирования стали - это двухкомпонентный клей, специально разработанный для армирования строительных конструкций, в основном используемый для наклеивания стальных пластин на поверхность бетонных компонентов (таких как балки, колонны, плиты и т. Д.), За счет скоординированной работы стальных пластин и бетона, для улучшения несущей способности, жесткости и пластичности компонентов, широко используется в укреплении строительных конструкций, сейсмическом усилении и других проектах. Его основным компонентом является эпоксидная смола в качестве матрицы, в сочетании с отвердителями, упрочняющими агентами, наполнителями и другими добавками для формирования адгезионного слоя с высокой прочностью, высокой адгезией и хорошей долговечностью.
Являясь высокоэффективным двухкомпонентным (A/B) конструкционным клеем на основе эпоксидной смолы, компонент A эпоксидного клея для армирования в основном основан на эпоксидной смоле, содержащей упрочнители и наполнители, с высокой основной вязкостью и тиксотропностью, чтобы гарантировать, что вертикальная поверхность не провисает при нанесении покрытия. Компонент B в основном основан на аминовом отвердителе, с низкой основной вязкостью и недостаточной тиксотропностью, что может легко привести к провисанию во время строительства и повлиять на однородность клеевого слоя. Поэтому в практическом применении дымчатый диоксид кремния одновременно добавляют в А/В для корректировки его реологии.
Гидрофобный пирогенный диоксид кремнияHB-139 представляет собой наноразмерный порошок диоксида кремния с модифицированной гидрофобной группой, который обладает сильными свойствами органического растворителя/смолы. При диспергировании в неполярных/слабополярных системах гидроксильная группа кремния (Si-OH) и гидрофобные группы на ее поверхности образуют трехмерную сетчатую структуру за счет водородных связей и сил Ван-дер-Ваальса, что наделяет систему значительным эффектом сгущения, отличной тиксотропностью, хорошей антиседиментацией и отличной гидрофобностью.
АО хубэй хуэйфу наноматериалы Сотрудники отдела исследований и разработок проанализировали влияние HB-139 на тиксотропию сгущения компонентов А/В в различных дозировках, выявили его механизм и инженерное значение.

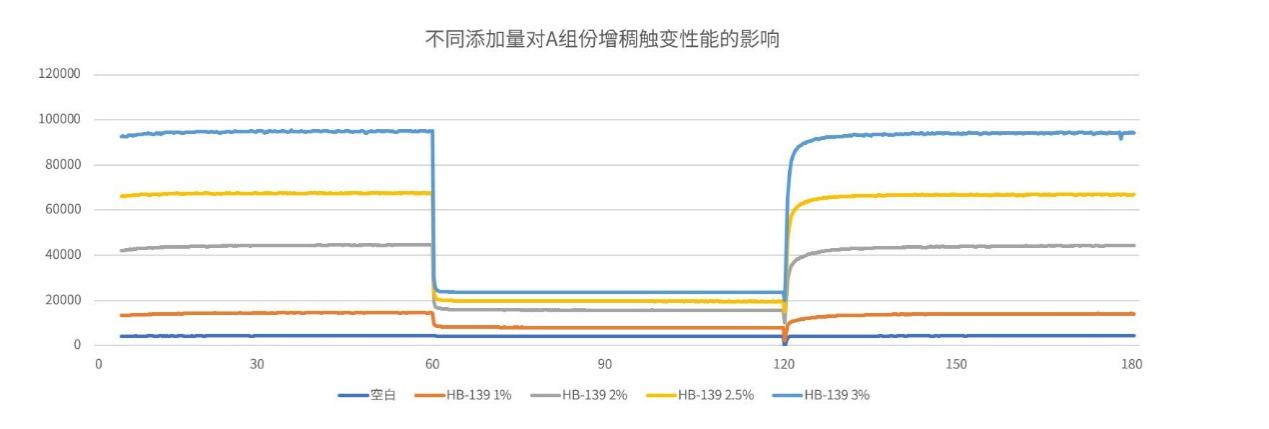

Рисунок 1
Продемонстрировано влияние различных дозировок HB-139 (1%, 2%, 2,5%, 3%) на загущение тиксотропии в компоненте А. Горизонтальная ось представляет изменение напряжения сдвига, соответствующее времени испытания, а вертикальная ось — значение вязкости (чем выше значение, тем сильнее вязкость). Экспериментальные данные показывают:
Пустой образец (без добавления пирогенного диоксида кремния) показал незначительные изменения вязкости на протяжении всего времени испытания, а его вязкость была самой низкой среди 5 кривых данных.
Экспериментальный образец (с добавлением компонента А Пирогенного диоксида кремния) показал, что вязкость кривой имела явные изменения, свидетельствующие о том, что добавление Пирогенного диоксида кремния делало ее тиксотропной, то есть структура сети временно разрушалась при сильном сдвиге (перемешивании, соскабливании), вязкость резко падала, а сеть быстро перестраивалась и вязкость восстанавливалась после остановки сдвига. В то же время, с постепенным увеличением добавки HB-139 с 1% до 3%, вязкость компонента А продолжала увеличиваться, а величина изменения вязкости была больше в течение того же времени под действием силы сдвига, что свидетельствует о том, что его тиксотропное значение также увеличивалось.

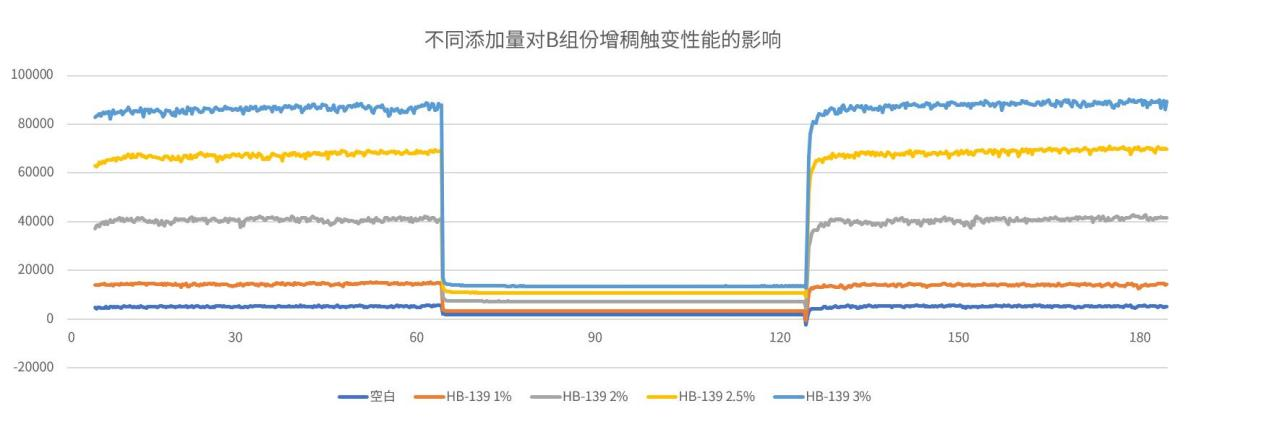

Рисунок 2
Аналогичным образом, по сравнению с кривой тиксотропии утолщения компонента В (рис. 2), хотя характеристики кривой согласуются с компонентом А, существуют принципиальные различия. Во-первых, основная вязкость образца заготовки компонента В была ниже, чем у группы заготовок компонента А (поскольку система отвердителя была тоньше). Во-вторых, вязкость компонента В также показала тенденцию к росту после добавления HB-139, но увеличение было значительно меньше, чем у компонента А, а увеличение тиксотропии было не таким значительным, как у компонента А. Тем не менее, добавление HB-139 по-прежнему эффективно улучшает статическую вязкость и тиксотропные свойства компонентов группы В, которые увеличиваются с увеличением количества присадок, что способствует уменьшению потока самих компонентов группы В, и в конечном итоге способствует улучшению общих характеристик конструкции смешанных коллоидов.
Гидрофобный пирогенный диоксид кремния Применение HB-139 в эпоксидно-вискозном сталеармирующем клее ярко интерпретирует инженерную мудрость «маленькие материалы решают большие проблемы». Как «укрепляющее сухожилие» срока службы конструкции здания, каждое улучшение его характеристик связано с большой безопасностью. Применение высокоэффективных нанодобавок, таких как HB-139, обеспечивает более эффективные и надежные решения материалов для современных проектов по армированию строительных материалов.
