Особое внимание уделяется аккумуляторным батареям, Сравнение технологических характеристик отечественного газофазного диоксида кремния и аналогичных зарубежных продуктов

В полиуретановые клеи для аккумуляторных батарей был добавлен гидрофобный пирогенный диоксид кремния (HB-139) с целью изучения его влияния на вязкость, трексогенность, механические свойства, прочность сцепления, устойчивость к оседанию и термостабильность полиуретанового клея, а также для сравнения эксплуатационных характеристик с коммерчески доступными аналогами A и B, изготовленными методом пирогенного синтеза из белого наполнителя, при различных составах. Результаты показывают, что с добавлением гидрофобного, т. е. обработанного, газофазного диоксида кремния вязкость и трексогенность полиуретанового клея значительно улучшаются и повышаются, а контроль в процессе нанесения становится более эффективным.

Структурные клеи для аккумуляторных батарей в основном предназначены для обеспечения механических характеристик аккумуляторных батарей, реализации безопасной и надежной облегченной конструкции, а также для склеивания несущих элементов. Они способны выдерживать значительные динамические и статические нагрузки и обеспечивают длительный срок службы. К ним относятся, в частности, полиуретановые структурные клеи, акриловые структурные клеи, силиконовые клеи, эпоксидные конструкционные клеи, УФ-клеи и термостойкие термоплавкие клеи. В зависимости от своих характеристик они применяются в различных сценариях, а их действие и функции в основном сосредоточены на прочности, адаптивности к склеиваемым материалам, эластичности (гибкости), стойкости к старению, огнестойкости, изоляционных свойствах и теплопроводности.

I. Влияние HB-139 и аналогичных продуктов на загущение и трексогенность полиуретановых клеев

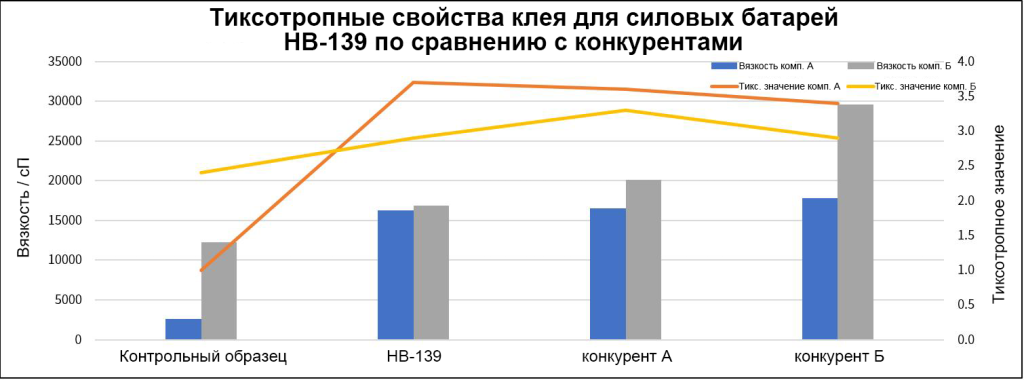

Таблица 1

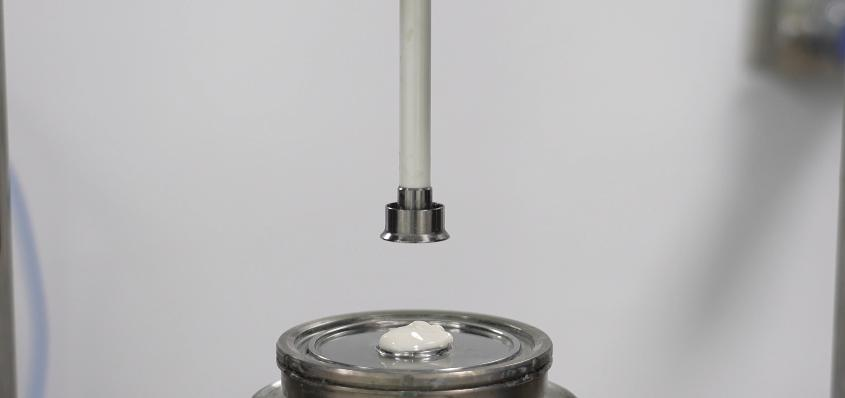

Основная роль газофазного диоксида кремния HB-139 в производстве клеев для аккумуляторных батарей заключается в том, чтобы выступать в качестве загустителя и трексогенного добавки. Клеи должны сохранять низкую вязкость при нанесении с высокой скоростью сдвига, а в состоянии покоя после нанесения или при низкой скорости сдвига система должна обладать высокой вязкостью для обеспечения хорошей защиты от стекания. Как видно из данных таблицы 1, добавление газофазного диоксида кремния позволяет повысить вязкость и трексовые характеристики двухкомпонентного клея для аккумуляторных батарей. Согласно данным по компонентам A и B, HB-139 обладает более высокой трексовостью по сравнению с конкурентными продуктами, при этом демонстрирует умеренные загущающие свойства и лучшую технологичность.

Газофазный диоксид кремния HB-139 получают путем обработки гидрофильного газофазного диоксида кремния с удельной поверхностью 200 м²/г модификатором полидиметилсилоксаном (PDMS, силиконовое масло). Он обладает хорошими загущающими и трексологическими свойствами, а также устойчивостью к стеканию и стабильностью. Высокая степень наполнения обеспечивает превосходные упрочняющие свойства для силиконовой резины без возникновения эффекта структурирования. Материал отлично подходит для прозрачных систем, не влияет на прозрачность самого продукта и обеспечивает высокую гидрофобность. Таким образом, его превосходные упрочняющие, загущающие и трексовые свойства предотвращают осаждение клея для аккумуляторных батарей во время хранения и стекание во время отверждения, повышая его прочность на разрыв и адгезионную прочность.
