-
Эл. почта
Hifull@hifull.com
Исследование сравнения производительности отечественного распыленного диоксида кремния и зарубежного продукта B в УФ-лаках с точки зрения замещения импорта.
2025-05-14
Кремний в газовой фазе, как важный неорганический неметаллический материал, играет важную роль в лакокрасочной промышленности. Он не только значительно улучшает реологические свойства и дисперсность лакокрасочных материалов, но и повышает их устойчивость к воздействию погодных условий, износостойкость и другие комплексные характеристики. Тем не менее, долгое время рынок кремния в газовой фазе в нашей стране также сталкивается с проблемой зависимости от импорта. Поэтому разработка продуктов кремния в газовой фазе с собственными правами интеллектуальной собственности и замена импортных аналогов имеет важное значение для повышения конкурентоспособности лакокрасочной промышленности в нашей стране.
В этом контексте разработка и применение отечественного газообразного диоксида кремния HB-151 становятся важным направлением для преодоления "узких мест" в технологиях и достижения замещения импорта. Специалисты компании Huifuna на основе экспериментальных данных по сравнению HB-151 с зарубежным конкурентом B систематически анализируют различия в реологическом поведении, дисперсности и адаптивности к высоким дозировкам, выявляя уникальные преимущества HB-151 в контроле течения и равновесия, оптимизации дисперсионных процессов и так далее. Это предоставляет теоретическую поддержку и практические рекомендации для массового применения отечественных материалов в системе ультрафиолетовых покрытий, содействуя снижению затрат и повышению эффективности в отрасли, а также достижению целей самостоятельного управления цепочкой поставок.

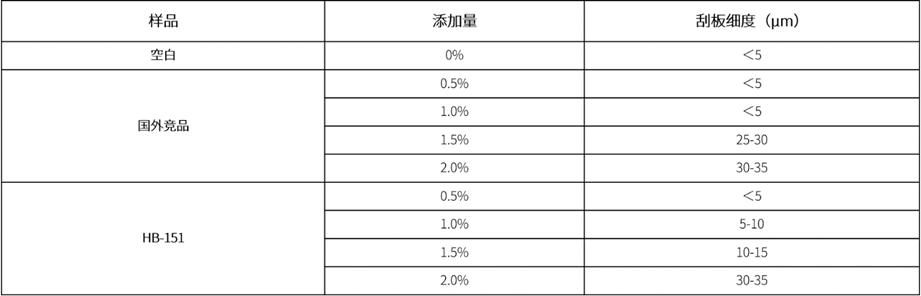

После добавления HB-151 и зарубежного продукта B в УФ-лак для древесины было проведено сравнение степени измельчения частиц при различных количествах добавок, чтобы исследовать дисперсные свойства гидрофобного диоксида кремния в красках. Данные показывают, что при добавках 0,5% и 2,0% степень измельчения HB-151 и зарубежного продукта B совпадает. При добавке 1,0% степень измельчения зарубежного продукта B меньше 5 мкм, тогда как степень измельчения HB-151 находится в диапазоне 5-10 мкм, что дает преимущество конкурента; при добавке 1,5% степень измельчения зарубежного продукта B составляет 25-30 мкм, в то время как степень измельчения HB-151 составляет 10-15 мкм, что дает преимущество HB-151. Можно увидеть, что хотя оба продукта ведут себя по-разному при различных добавках, их общая дисперсность в основном одинаковая.

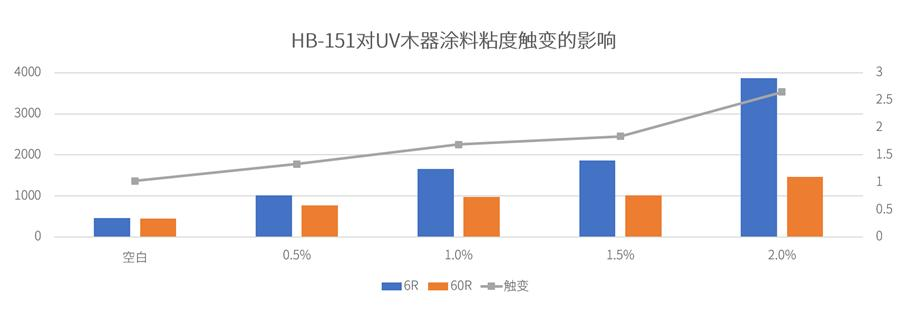

Затем HB-151 с различным содержанием добавок и зарубежный аналог B были тщательно диспергированы в УФ-лак для древесины, и с помощью прибора были протестированы их вязкость и реологические свойства при различных оборотах. С увеличением содержания HB-151 с 0 до 2.0%, реологические свойства лака показывают возрастающую тенденцию, при условиях 6R и 60R вязкость также постепенно увеличивается. Это свидетельствует о том, что HB-151 может эффективно повышать вязкость и реологические свойства УФ-лака для древесины, его микрочастичная структура формирует физическую сетевую связку в системе лака, препятствуя течению лака, и тем самым увеличивает вязкость и реологию, что делает лак менее подверженным стеканию во время нанесения и лучше сохраняет равномерную толщину покрытия.

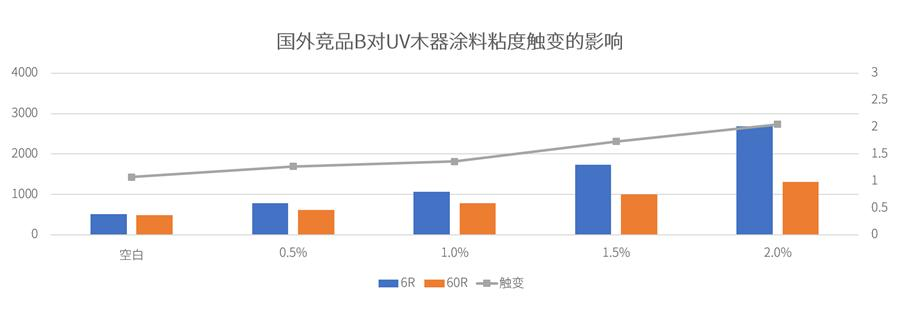

Зарубежный аналог B также показывает увеличение реологических свойств с увеличением дозировки, а вязкость при условиях 6R и 60R также возросла. Однако при сравнении было обнаружено, что при одинаковой дозировке HB-151 значительно больше увеличивает реологические свойства краски, что подразумевает, что HB-151 может более эффективно обеспечивать загустение и реологические характеристики, что обеспечивает лучшую стабильность в процессе нанесения краски. В данной статье экспериментально сравнивались HB-151 и зарубежный аналог B по их свойствам загустения и дисперсии в UV лакокрасочных материалах для дерева. Результаты показали, что оба продукта хорошо проявили себя в загустении и реологических характеристиках, однако HB-151 может продемонстрировать более высокую эффективность в улучшении реологических свойств краски. В отношении дисперсии оба продукта показывают хорошие результаты при низкой дозировке, но при высокой дозировке дисперсия зарубежного аналога B значительно ухудшается. Поэтому в реальных применениях можно выбирать подходящий продукт на основе специфических требований. Для формул UV лакокрасочных материалов для дерева, которые требуют высокой реологии и хорошей дисперсии, HB-151 может быть более оптимальным выбором. Это также предоставляет сильную поддержку для замены иностранной продукции на отечественную, способствуя развитию и производственным мощностям отечественных материалов. Это будет способствовать тому, чтобы отечественные материалы заменяли импортные продукты в различных областях, поддерживая китайскую промышленность на пути к средне-высокому уровню в глобальной производственной цепочке и тем самым открывая новую главу для китайских материалов.
