Гидрофильный пирогенный кремнезем Проверка характеристик фотоэлектрических клеев (часть 2)

Чтобы более подробно изучить влияние дозировки гидрофильного пирогенного кремнезема и колебаний его качества на фотоэлектрические клеи, технические специалисты Huifu Nano провели ряд экспериментов и проверили данные.

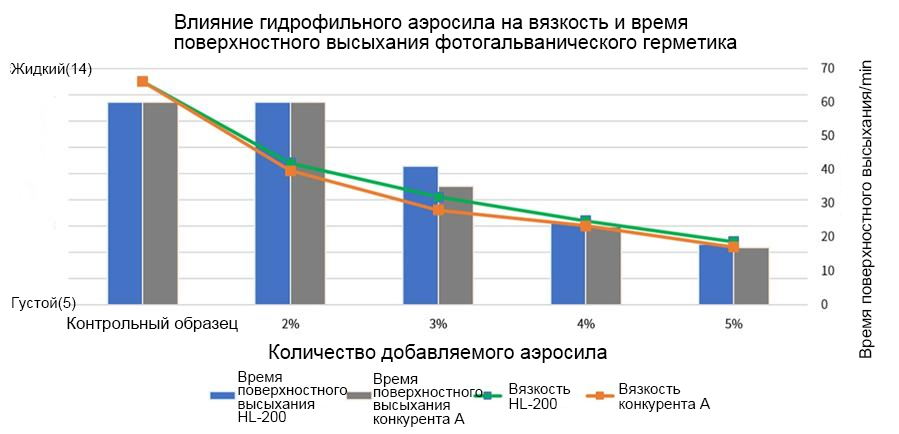

В тестах гидрофильного пирогенного кремнезема на вязкость фотоэлектрического клея и время высыхания поверхности, как HL-200, так и конкурент A продемонстрировали увеличение вязкости при увеличении добавки с 2% до 5%. Однако при одинаковой добавке HL-200 продемонстрировал большее увеличение вязкости, чем конкурент A. В тестах на время высыхания поверхности скорость высыхания ускорялась с увеличением содержания наполнителя из диоксида кремния. При добавлении 3% HL-200 продемонстрировал более медленное время высыхания, чем Competitor A, хотя при других уровнях добавления время высыхания было сопоставимым.

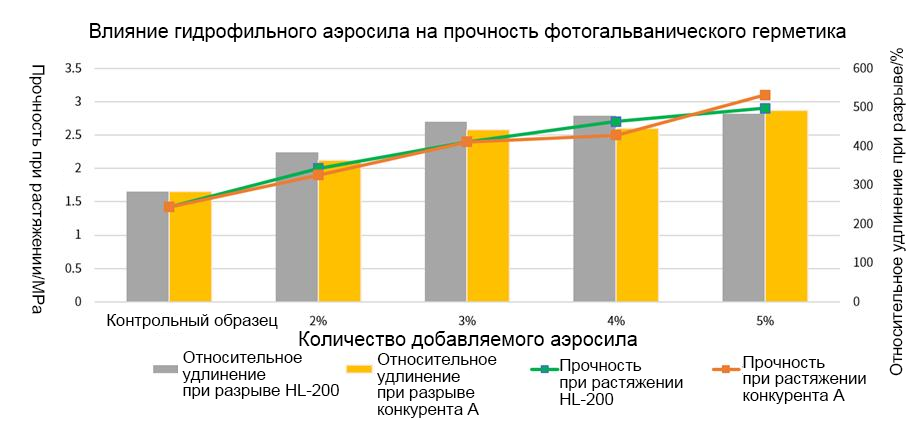

При испытании прочности гидрофильного пирогенного кремнезема для фотоэлектрических клеев как относительное удлинение при разрыве, так и прочность на разрыв последовательно увеличивались с повышением дозировки HL-200 и Competitor A. Что касается удлинения при разрыве, HL-200 продемонстрировал более высокие значения, чем конкурент A, при добавках 2%, 3% и 4%, но уступил конкуренту A при добавке 5%. Что касается прочности на разрыв, HL-200 продемонстрировал превосходные значения по сравнению с конкурентом A при добавках 2%, 3% и 4%, но показал более низкие результаты при добавке 5%.

В условиях старения при высокой температуре и высокой влажности (85 °C, 85 % влажности, 1000 часов) были проведены испытания на прочность при растяжении HL-200 и продукта конкурента A с различными добавками, в ходе которых сравнивались изменения прочности при растяжении до и после старения. После старения при высокой температуре и высокой влажности внутренние прочные свойства HL-200 и продукта конкурента A были сопоставимы. Добавление гидрофильного пирогенного кремнезема смягчило снижение прочности на разрыв и относительного удлинения при разрыве фотоэлектрического клея после старения при высокой температуре и высокой влажности.
Гидрофильный пирогенный кремнезем оказывает многогранное и значительное влияние на характеристики фотоэлектрических клеев. Рационально контролируя добавление гидрофильного пирогенного кремнезема, можно эффективно оптимизировать свойства фотоэлектрических клеев по ключевым показателям, включая вязкость, время высыхания поверхности, объемную прочность, прочность на разрыв и относительное удлинение при разрыве в условиях высокой температуры и высокой влажности. В будущих исследованиях и производстве следует более подробно изучить механизмы взаимодействия между гидрофильным пирогенным кремнеземом и фотоэлектрическими клеевыми системами. Это будет способствовать разработке превосходных фотоэлектрических клеевых продуктов, отвечающих растущим требованиям фотоэлектрической промышленности, и обеспечит надежные технические справочные материалы для этого сектора. Рекомендуется проводить оптимизацию процесса в сочетании с конкретными системами смол при практическом применении для достижения оптимальных комплексных характеристик.
