Газофазный диоксид кремния для полиуретановых клеев в аккумуляторных батареях Влияние механических свойств и теплоаккумулирующих характеристик

На прошлой неделе мы рассказывали о загущающих и трексогенных свойствах газофазного диоксида кремния в полиуретановых клеях для аккумуляторных батарей; кроме того, газофазный диоксид кремния способствует значительному улучшению механических и термостабильных свойств таких клеев.

II、 Влияние HB-139 и аналогичных продуктов на механические свойства полиуретановых клеев

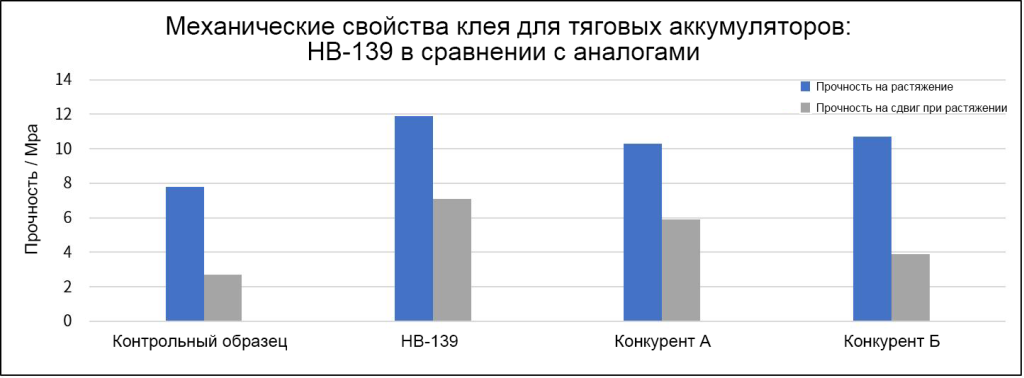

Таблица 1

Между поверхностью газофазного диоксида кремния HB-139 и молекулами клея образуется особая структура. HB-139 равномерно распределяется в составе клея для аккумуляторных батарей, при этом большое количество участков молекулярных цепей органических полимеров в клее обволакивают и обматывают частицы газофазного диоксида кремния, изменяя внутреннюю структуру клея, что приводит к изменению свойств материала и улучшению его механических характеристик. Как видно из таблицы 1, добавление газофазного диоксида кремния в клей для аккумуляторных батарей позволяет значительно повысить прочность материала на растяжение и сдвиг. По сравнению с конкурентными продуктами A и B при одинаковом количестве добавки HB-139 демонстрирует заметно лучшие результаты в плане улучшения прочности на растяжение и сдвиг клея для аккумуляторных батарей.

III. Влияние HB-139 и аналогичных продуктов на термостойкость полиуретановых клеев

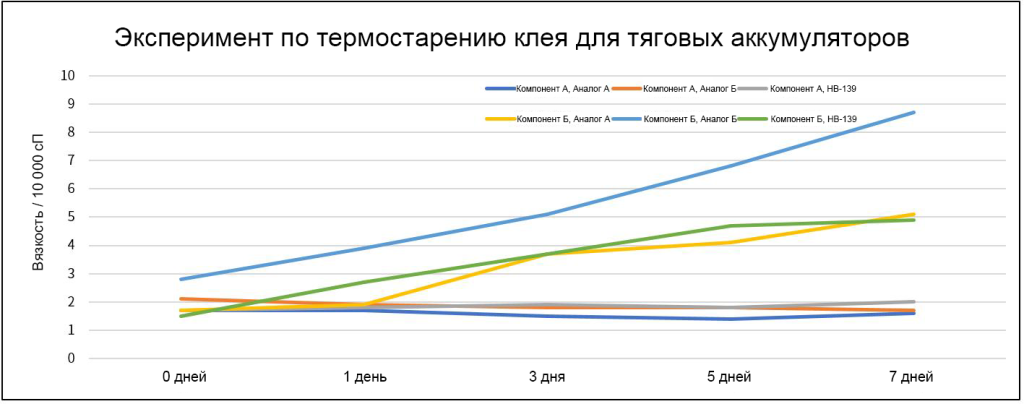

Таблица 2

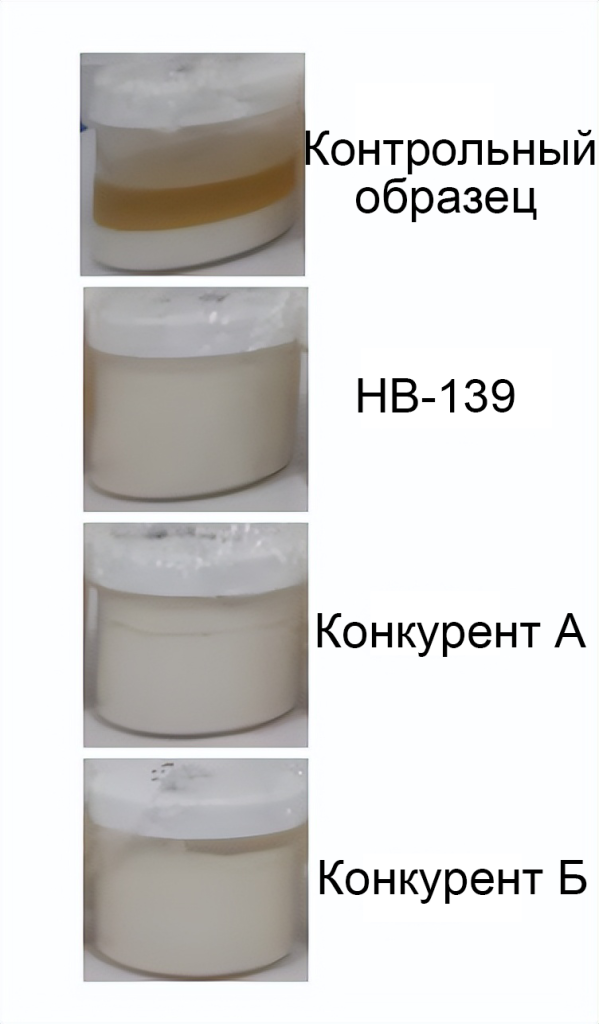

Рис. 1

За счет загущающего действия газофазного диоксида кремния увеличивается вязкость системы, что снижает скорость осаждения пигментов и наполнителей. С другой стороны, повышается предел текучести системы: при усилиях, действующих на пигменты и наполнители ниже этого предела, вязкость приближается к бесконечности, и жидкость начинает течь только после достижения предела текучести. Таким образом, при длительном хранении или в условиях высоких температур это позволяет предотвратить или, по крайней мере, замедлить осаждение пигментов и наполнителей в коллоидной системе. Как видно из рис. 1, при температуре 50 °C через 7 дней в полиуретановом клее для аккумуляторных батарей без добавления газофазного диоксида кремния наблюдалось явное осаждение, тогда как в HB-139, конкурентном продукте A и конкурентном продукте B заметного осаждения не произошло, что свидетельствует о том, что газофазный диоксид кремния способен значительно улучшить устойчивость полиуретанового клея для аккумуляторных батарей к осаждению. Как видно из таблицы 2, тепловые характеристики HB-139 и компонентов конкурентного продукта A сопоставимы, а по сравнению с конкурентным продуктом B тепловые характеристики HB-139 лучше.

Вывод: Использование обработанного газофазного диоксида кремния (HB-139) в полиуретановых клеях для аккумуляторных батарей придает клею хорошие загущающие и триозовые свойства, предотвращает стекание клея во время нанесения, улучшает защиту от стекания, повышает удобство нанесения и увеличивает эффективность. Одновременно это позволяет повысить сопротивление разрыву и растяжению клея для аккумуляторных батарей, усилить механические свойства клея и обеспечить упрочняющий эффект. По результатам испытаний на термическое хранение при 50 °C в течение 7 дней, HB-139 продемонстрировал хорошую эффективность в предотвращении осаждения и обладает определенными преимуществами по сравнению с конкурентными продуктами. Рекомендуется активно продвигать применение HB-139 в клеях для аккумуляторных батарей, чтобы повысить использование отечественного сырья — газофазного диоксида кремния — в производстве клеев.
