Влияние различных марок пирогенного кремнезема на загущение и тиксотропность эпоксидных антикоррозионных покрытий на основе растворителей

В современных системах промышленной защиты эпоксидные антикоррозионные покрытия на основе растворителей широко используются в таких критически важных секторах, как судостроение и нанесение антикоррозионных покрытий для тяжелого транспорта, благодаря их превосходной химической стойкости, адгезии и механическим свойствам. Как основная реологическая добавка, загущающие и тиксотропные свойства пирогенного кремнезема напрямую определяют технологичность покрытия, стабильность при хранении и конечные качества образования пленки. Компания Hubei Huifu Nanomaterials Co., Ltd. (далее «Huifu Nano»), ведущее предприятие в секторе наноматериалов Китая, по-прежнему занимается исследованиями, разработкой и промышленным производством высокоэффективного пирогенного кремнезема. Чтобы подтвердить потенциал применения независимо разработанного продукта HB-139 в эпоксидных антикоррозионных покрытиях на основе растворителей, техническая команда компании провела систематические сравнительные эксперименты. Они включали всестороннее сравнение вязкости и тиксотропности HB-139 с двумя основными конкурентами на рынке, A и B.
В данном исследовании в качестве системы исследования использовались эпоксидные антикоррозионные покрытия на основе растворителей. Добавив равные количества HB-139, продукта конкурента A и продукта конкурента B в базовую формулу, в ходе экспериментов было проведено изучение их соответствующего влияния на вязкость покрытия 6r, вязкость 60r и тиксотропные характеристики. Экспериментальные данные представлены в таблице 1:

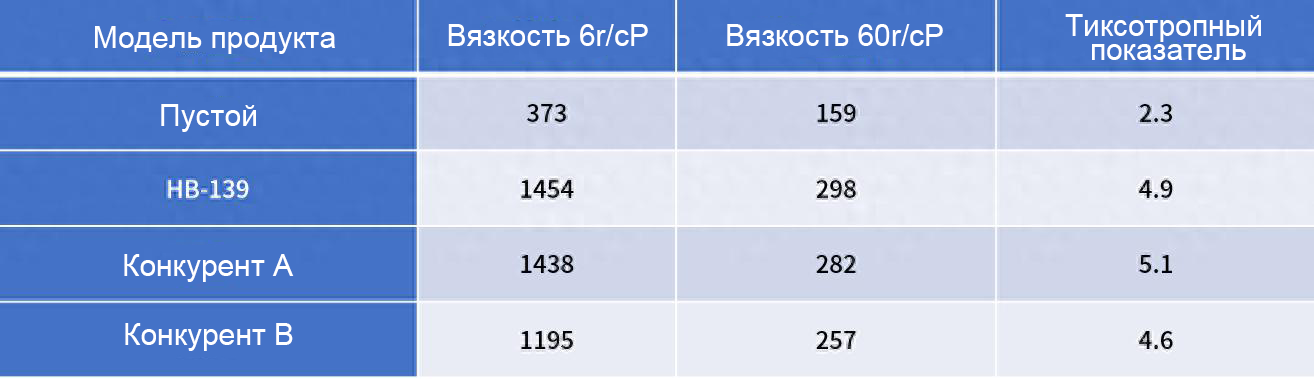

Таблица 1

Данные ясно показывают, что по сравнению с пустым образцом без добавления пирогенного кремнезема все три продукта значительно повышают вязкость и тиксотропность покрытия, доказывая свою эффективность в качестве реологических добавок.
Вязкость 6r (низкая скорость сдвига): этот показатель отражает структурную прочность покрытия в статических условиях или при низкой скорости сдвига, что напрямую влияет на его устойчивость к осаждению во время хранения. Вязкость HB-139 по 6r сопоставима с вязкостью конкурента A и значительно превосходит вязкость конкурента B. Это указывает на то, что HB-139 образует плотную и стабильную трехмерную сетевую структуру в системе покрытия, эффективно предотвращая оседание пигмента и наполнителя. В результате покрытие сохраняет однородное и стабильное состояние даже после длительного хранения.
Вязкость по 60r (высокая скорость сдвига): этот показатель соответствует текучести покрытия во время нанесения (например, распылением, кистью). Вязкость HB-139 при 60r сопоставима с вязкостью конкурента A и конкурента B. Это указывает на то, что в условиях нанесения с высоким сдвигом вязкость покрытия быстро снижается, обеспечивая отличные текучие и выравнивающие свойства. Это обеспечивает гладкое нанесение и предотвращает такие дефекты, как стекание.
Значение тиксотропности (вязкость при 6r/вязкость при 60r): это основной показатель для оценки тиксотропных свойств покрытия, причем более высокие значения указывают на превосходную тиксотропность. HB-139 демонстрирует значение тиксотропности, сопоставимое с конкурентами A и B. Это свидетельствует о способности HB-139 придавать покрытию превосходные свойства «сдвигового разжижения со статическим восстановлением». Это обеспечивает хорошую текучесть во время нанесения и быстрое восстановление высокой вязкости после нанесения, эффективно предотвращая стекание на вертикальных поверхностях и гарантируя равномерную толщину покрытия.
Данные демонстрируют выдающуюся эффективность HB-139 в улучшении тиксотропности систем покрытий. Это явление в основном обусловлено его уникальной гидрофобной структурой и процессом модификации поверхности. Механизм загущения пирогенного кремнезема в основном зависит от межчастичных взаимодействий, образующих трехмерную сетевую структуру. Когда поверхности частиц обладают высокой гидрофобностью, дисперсия в органических растворителях улучшается, агломерация сводится к минимуму, и стабильные гелевые сети могут быстро образовываться даже при низких уровнях добавления. Благодаря передовым технологиям обработки поверхности техническая команда Huifu Nano придала HB-139 идеальную степень гидрофобности. Это обеспечивает отличную дисперсию в неполярных растворителях, одновременно усиливая межчастичные силы Ван-дер-Ваальса и водородные связи. В результате материал демонстрирует высокую вязкость в статических условиях или при низкоскоростном перемешивании. Однако при перемешивании с высоким сдвигом сетевая структура разрушается, что приводит к быстрому снижению вязкости и демонстрирует выдающиеся тиксотропные свойства.
HuiFu Nano обладает не только собственными ключевыми технологиями, но и поддерживает комплексную систему контроля качества и стандартизированные лаборатории, обеспечивая тщательное тестирование и валидацию каждого продукта. Это полностью демонстрирует интегрированные возможности компании в области технологических инноваций, оптимизации продуктов и реагирования на рынок. Успешный запуск произведенного в Китае и конкурентоспособного на международном рынке пирогенного кремнезема HB-139 является примером этой силы. Этот продукт не только демонстрирует выдающиеся загущающие и тиксотропные свойства в эпоксидных антикоррозионных покрытиях на основе растворителей, но и прошел научную проверку на предмет технических преимуществ в регулировании гидрофобности. Он является убедительным свидетельством научно-исследовательских и опытно-конструкторских возможностей компании и представляет собой значительный шаг вперед в направлении независимых инноваций в китайской индустрии высокотехнологичных новых материалов. В перспективе, по мере разработки и применения все большего числа высокоэффективных наноматериалов, Huifu Nano будет продолжать определять траекторию развития отрасли, придавая мощный импульс экологической трансформации и высококачественному развитию производственного сектора Китая.
