Влияние осажденного диоксида кремния на противоскользящие свойства промышленных покрытий на водной основе.

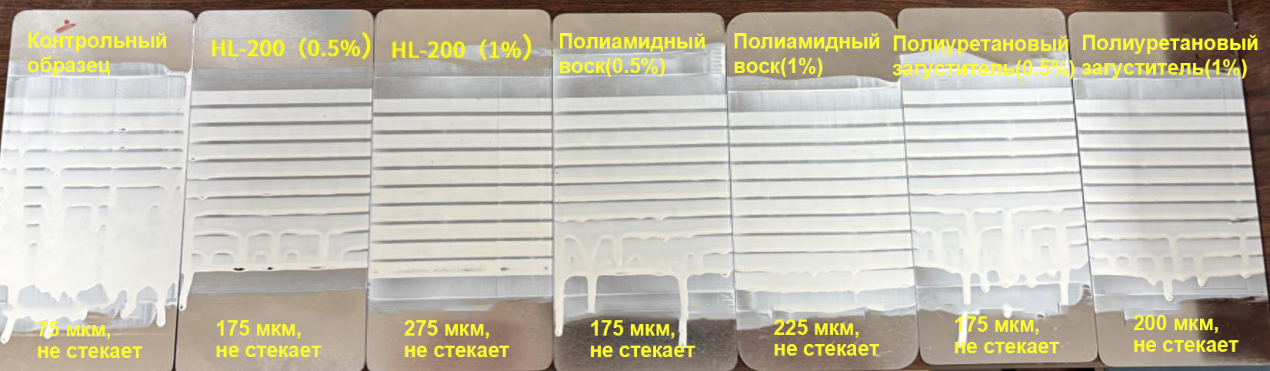

На рисунке 1 показано сравнение антипровисающих свойств каждого загустителя при уровнях добавления 0,5% и 1% с контрольным образцом. Контрольный образец смог достичь толщины без провисания всего 75 мкм. После добавления 0,5% осажденного диоксида кремния HL-200 толщина без провисания увеличилась до 175 мкм, а при увеличении уровня добавления до 1% толщина без провисания достигла 275 мкм, что значительно превосходит показатели полиамидного воска и полиуретанового загустителя при том же уровне добавления. Толщина без провисания полиамидного воска составила 175 мкм при уровне добавления 0,5% и 225 мкм при уровне добавления 1%; толщина без провисания полиуретанового загустителя составила 175 мкм и 200 мкм при уровнях добавления 0,5% и 1% соответственно, и его общие характеристики были слабее, чем у осажденного диоксида кремния.

Это объясняется тем, что гидрофильный осажденный диоксид кремния HL-200 имеет удельную площадь поверхности 200 м²/г и большое количество силанольных групп на своей поверхности. В системе покрытия эти силанольные группы соединены водородными связями, образуя трехмерную сетевую структуру. В статическом состоянии сеть водородных связей поддерживает высокую вязкость , эффективно предотвращая провисание покрытия; при воздействии сдвиговых нагрузок сеть разрушается, вязкость снижается, и пленочное покрытие приобретает выравнивающие свойства; после прекращения воздействия сдвиговых нагрузок водородные связи быстро восстанавливаются, и вязкость возвращается. Быстрое обратимое образование водородных связей придает осажденному диоксиду кремния превосходную тиксотропную способность с «мгновенным откликом» — это основная причина, по которой его противопровисающие свойства значительно превосходят свойства органических загустителей.

Компания Hubei Huifu Nanomaterials Co., Ltd., являясь ведущим предприятием в отечественной области наноматериалов, на протяжении многих лет активно занимается исследованиями, разработкой и производством наноматериалов, таких как осажденный диоксид кремния. Благодаря передовым производственным процессам и строгому контролю качества, компания предоставляет лакокрасочной промышленности стабильные и экономически эффективные решения в виде добавок. Осажденный диоксид кремния от Huifu , благодаря уникальной технологии модификации поверхности и точному контролю размера частиц, демонстрирует превосходные загущающие и тиксотропные свойства в промышленных лакокрасочных системах на водной основе, помогая компаниям, занимающимся лакокрасочными покрытиями, добиться двойного улучшения: повышения эффективности нанесения и качества продукции, а также продвигая лакокрасочную промышленность на водной основе к более высоким показателям эффективности и большей экологичности.

Руководствуясь целями «двойного углеродного следа», сферы применения промышленных покрытий на водной основе постоянно расширяются, а требования к характеристикам добавок также непрерывно повышаются. Компания Huifu Nano продолжит фокусироваться на технологических инновациях, чтобы предоставлять лакокрасочной промышленности лучшие решения на основе наноматериалов, и будет работать рука об руку с отраслевыми партнерами для создания нового будущего для экологически чистых покрытий.
